কাস্টমাইজড কেবল টার্মিনেশন টাওয়ার সরবরাহকারী

কিংডাও আনবাং নতুন শক্তিসম্পূর্ণ পাওয়ার ইস্পাত কাঠামো শিল্প শৃঙ্খলে গভীর দক্ষতা রয়েছে। 35kV থেকে 220kV গ্রিড প্রজেক্ট, নতুন এনার্জি ইন্টিগ্রেশন প্রোজেক্ট এবং নগর-গ্রামীণ গ্রিড সংস্কারের জন্য, আমরা ইন্টিগ্রেটেড অ্যাঙ্গেল স্টিল এবং স্টিল টিউব ক্যাবল টার্মিনাল টাওয়ারের একটি সম্পূর্ণ সিরিজ কাস্টমাইজ এবং ডেভেলপ করি। আপনার প্রস্তুতকারক হিসাবে আমাদের চয়ন করুন, এবং আপনার নতুন প্রকল্পের জন্য একটি উদ্ধৃতি পান!

একটি কেবল টার্মিনেশন টাওয়ার কি?

ক্যাবল টার্মিনেশন টাওয়ার হল মূল ট্রানজিশন স্ট্রাকচার যা হাই-ভোল্টেজ ট্রান্সমিশন ওভারহেড লাইনগুলিকে ভূগর্ভস্থ ক্যাবল সিস্টেমের সাথে সংযুক্ত করে।

পাওয়ার গ্রিডের শেষে মূল ইস্পাত কাঠামো সুবিধা হিসাবে পরিবেশন করা, তারা একক-পার্শ্বের কন্ডাক্টর টেনশন অ্যাঙ্করিং, ক্যাবল টার্মিনাল মাউন্টিং, সার্জ অ্যারেস্টার স্থাপন, লাইন ইনসুলেশন ট্রানজিশন, এবং বৈদ্যুতিক নিরাপত্তা বিচ্ছিন্নকরণ সহ একাধিক কাজ করে।

তারা সাবস্টেশন অ্যাক্সেসের জন্য গুরুত্বপূর্ণ সরঞ্জাম, শহুরে ওভারহেড নেটওয়ার্কগুলিকে ভূগর্ভস্থ লাইনে রূপান্তর করা এবং গ্রিডে নতুন শক্তি পাওয়ার প্লান্টগুলিকে একীভূত করা।

এই টাওয়ারগুলিতে পুনর্বহাল স্ট্রাকচারাল মেকানিক্স ডিজাইন, সমন্বিত বৈদ্যুতিক সুরক্ষা বিন্যাস এবং উপকূলীয় আবহাওয়া-প্রতিরোধী অ্যান্টি-জারোশন সিস্টেম অন্তর্ভুক্ত রয়েছে। তারা ঐতিহ্যগত টার্মিনাল টাওয়ারের সমস্যা যেমন বড় জমি দখল, অপর্যাপ্ত স্ট্রেস রিডানডেন্সি, সীমিত অপারেশন এবং রক্ষণাবেক্ষণের জায়গা এবং দুর্বল পরিবেশগত অভিযোজনযোগ্যতার সমাধান করে।

আমাদের সমাধানগুলি যান্ত্রিক লোড-বেয়ারিং, বৈদ্যুতিক নিরোধক, সাইট অভিযোজনযোগ্যতা এবং দীর্ঘমেয়াদী স্থায়িত্বের ব্যাপক আপগ্রেড প্রদান করে, পাওয়ার গ্রিডের শেষ লিঙ্কগুলির জন্য উচ্চ-নির্ভরযোগ্যতা সমন্বিত সমাধান প্রদান করে।

পণ্য বিভাগ

1. ইস্পাত মনোপোল কেবল টার্মিনেশন টাওয়ার

প্রধান উপাদান হিসাবে Q355B উচ্চ-শক্তি ইস্পাত পাইপ ব্যবহার করে একটি একক-কলাম ইস্পাত পাইপ কাঠামোর সাথে ডিজাইন করা হয়েছে। সামগ্রিক নকশা সহজ এবং ন্যূনতম স্থান দখল করে, কমপ্যাক্ট শহুরে এলাকা এবং উচ্চ ল্যান্ডস্কেপ প্রয়োজনীয়তা সহ পরিস্থিতিগুলির জন্য উপযুক্ত।

টাওয়ারের উচ্চতা প্রয়োজন অনুযায়ী কাস্টমাইজ করা যেতে পারে (8m-25m), 35kV-110kV ভোল্টেজ স্তরের জন্য উপযুক্ত, উচ্চ বায়ু লোড প্রতিরোধ, সুবিধাজনক ইনস্টলেশন, এবং দক্ষ অপারেশন এবং রক্ষণাবেক্ষণের সুবিধা প্রদান করে।

এটিতে একটি সমন্বিত টার্মিনাল মাউন্টিং প্ল্যাটফর্ম এবং বজ্র সুরক্ষা গ্রাউন্ডিং সিস্টেম রয়েছে, হট-ডিপ গ্যালভানাইজিং এবং ক্লোজড লেপ প্রযুক্তি ব্যবহার করে জারা সুরক্ষা সহ।

এটি শহুরে সবুজ বেল্টে, সাবস্টেশন বেড়ার ভিতরে, শিল্প পার্ক এবং অন্যান্য সংকীর্ণ সাইটগুলিতে ব্যাপকভাবে প্রয়োগ করা যেতে পারে, নান্দনিকতার সাথে ব্যবহারিকতার ভারসাম্য বজায় রেখে, সাইট নির্বাচনের অসুবিধা উল্লেখযোগ্যভাবে হ্রাস করে।

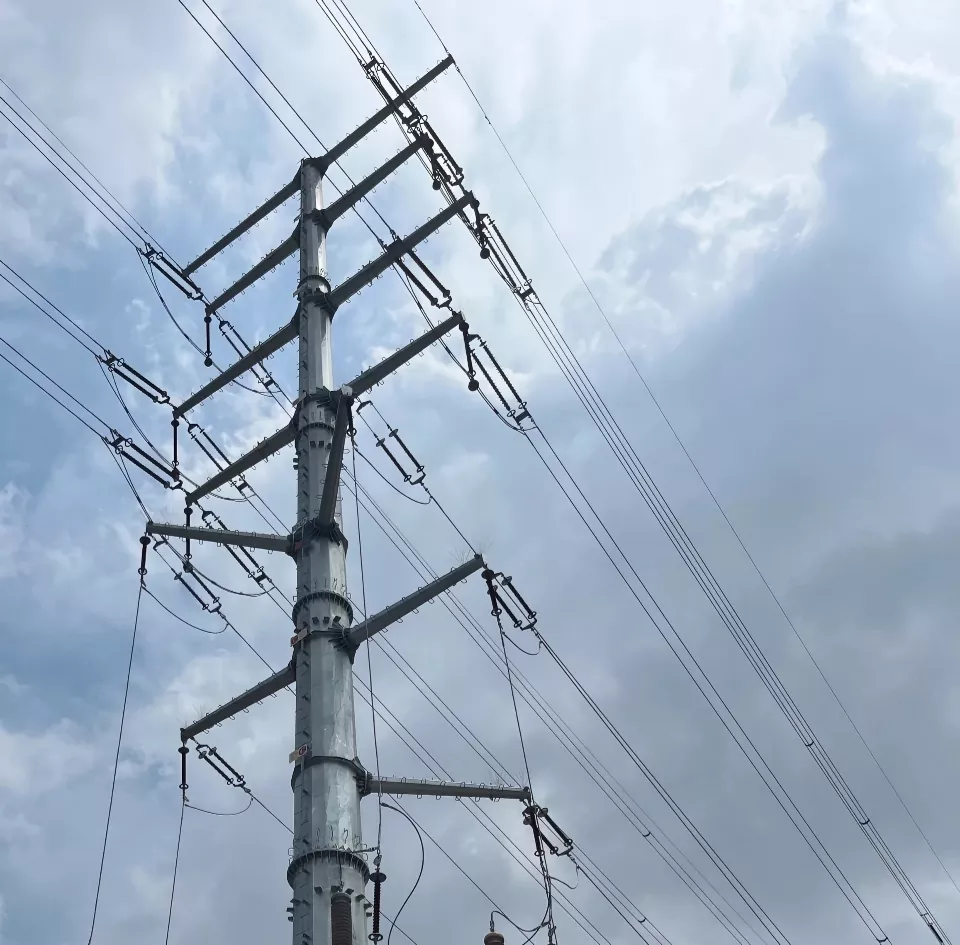

2. মাল্টি-সার্কিট ক্যাবল রিসার পোল

বিশেষভাবে মাল্টি-সার্কিট ক্যাবল রাইজার প্রয়োজনীয়তার জন্য ডিজাইন করা হয়েছে, একই সাথে 2-4 সার্কিট সমর্থন করে, 110kV-220kV উচ্চ ভোল্টেজ স্তরের জন্য উপযুক্ত। এটি একটি মডুলার মেরু কাঠামো ব্যবহার করে, তারের টার্মিনাল মাউন্টিং, সীসা পরিবর্তন, এবং বৈদ্যুতিক নিরাপত্তা বিচ্ছিন্নকরণ ফাংশনগুলিকে একত্রিত করে।

মেরুটি চাপ বিতরণের জন্য অপ্টিমাইজ করা হয়েছে এবং একাধিক সংরক্ষিত টার্মিনাল মাউন্টিং পয়েন্ট এবং রক্ষণাবেক্ষণ প্ল্যাটফর্ম সহ একাধিক সার্কিটের ভারসাম্যহীন টান সহ্য করতে পারে।

মাল্টি-সার্কিট তারের রাইজার পোলনতুন এনার্জি পাওয়ার স্টেশনে মাল্টি-সার্কিট গ্রিড ইন্টিগ্রেশন এবং শহুরে ডিস্ট্রিবিউশন নেটওয়ার্ক সম্প্রসারণের জন্য উপযুক্ত, একাধিক একক-সার্কিট সুবিধা নির্মাণের প্রয়োজনীয়তা দূর করে, প্রকল্পের জমির ব্যবহার এবং নির্মাণ খরচ কার্যকরভাবে স্ট্রিমলাইন করে, কেন্দ্রীভূত ব্যবস্থাপনা অর্জন এবং মাল্টি-সার্কিট লাইনের দক্ষ রক্ষণাবেক্ষণ।

3. গ্যান্ট্রি টাইপ ক্যাবল টার্মিনেশন টাওয়ার

কাস্টমাইজযোগ্য স্প্যান (10m-30m) সহ একটি ডাবল-কলাম গ্যান্ট্রি কাঠামো গ্রহণ করে, 110kV-220kV ভোল্টেজ স্তরের জন্য উপযুক্ত, শক্তিশালী লোড-ভারিং ক্ষমতা এবং পর্যাপ্ত বৈদ্যুতিক নিরাপত্তা দূরত্ব প্রদান করে। প্রধানত বৃহৎ-ক্ষমতার তারের টার্মিনাল মাউন্টিং এবং দীর্ঘ-দূরত্বের ওভারহেড লাইন এবং ভূগর্ভস্থ তারের মধ্যে ট্রানজিশন নোডের জন্য ব্যবহৃত হয়।

গ্যান্ট্রি ক্রসবিমের একাধিক সংরক্ষিত মাউন্টিং পয়েন্ট রয়েছে, যা একযোগে একাধিক সেট ক্যাবল টার্মিনাল এবং অ্যারেস্টারকে সমর্থন করতে সক্ষম, সাবস্টেশন আউটলেট এবং বড় আকারের প্রকল্পগুলির জন্য ক্রস-অঞ্চল লাইন টার্মিনাল সংযোগের জন্য উপযুক্ত।

এতে অসামান্য কাঠামোগত স্থিতিশীলতা রয়েছে, চরম আবহাওয়ার লোড সহ্য করতে পারে, স্টেট গ্রিড এবং সাউদার্ন গ্রিডের বড় পাওয়ার গ্রিড প্রকল্পগুলির গ্রহণযোগ্যতা মান পূরণ করে এবং উচ্চ-লোড, উচ্চ-নির্ভরযোগ্য পাওয়ার ট্রান্সমিশন প্রয়োজনের জন্য উপযুক্ত।

4. 132kV ট্রানজিশন ট্রান্সমিশন টাওয়ার

টার্মিনাল টাওয়ার এবং ট্রান্সমিশন টাওয়ারের দ্বৈত ফাংশন একত্রিত করে ওভারহেড লাইন এবং ভূগর্ভস্থ তারের মধ্যে পরিবর্তনের উপর ফোকাস করে, 132kV ভোল্টেজ স্তরের জন্য কাস্টম-ডিজাইন করা হয়েছে। এটি তারের টার্মিনাল মাউন্টিং, ইনসুলেশন ট্রানজিশন পরিচালনা করে এবং উত্তেজনাযুক্ত কন্ডাক্টরকে নোঙ্গর করতে পারে এবং লাইনটি পুনঃনির্দেশ করতে পারে।

টাওয়ারটি একটি কোণ ইস্পাত জালি বা ইস্পাত পাইপের সম্মিলিত কাঠামো ব্যবহার করে, যথেষ্ট স্ট্রেস রিডানডেন্সি সহ, DL/T পাওয়ার শিল্পের মানগুলির সাথে সঙ্গতিপূর্ণ। জারা বিরোধী সিস্টেমটি বিভিন্ন আঞ্চলিক পরিস্থিতির জন্য বিশেষভাবে অপ্টিমাইজ করা হয়েছে, এবং এটি 132kV নতুন শক্তি গ্রিড সংস্কার, শহুরে এবং গ্রামীণ গ্রিড সংস্কার, এবং শিল্প পার্ক ডেডিকেটেড লাইন ট্রানজিশনে ব্যাপকভাবে প্রয়োগ করা যেতে পারে, মসৃণ স্থানান্তর এবং নিরাপদ সংক্রমণ নিশ্চিত করে, সার্বজনীনতা এবং বিশেষীকরণের ভারসাম্য বজায় রাখে।

মূল শক্তি

1. বিশেষ কাঠামো

প্রচলিত ট্রান্সমিশন টাওয়ারের দ্বিমুখী ভারসাম্যপূর্ণ শক্তির নকশা থেকে ভিন্ন, আনবাং কেবল টার্মিনাল টাওয়ারগুলি একচেটিয়াভাবে একমুখী অতি-বড় ভারসাম্যহীন উত্তেজনার জন্য শক্তিশালী করা হয়।

টাওয়ার বডির প্রধান উপকরণ, টাওয়ার লেগ এবং ফ্ল্যাঞ্জ নোডগুলি সবই এনক্রিপ্ট করা এবং ঘন এবং অপ্টিমাইজ করা হয়েছে এবং অ্যান্টি-ওভারটার্নিং এবং অ্যান্টি-টুইস্টিং পারফরম্যান্স সাধারণ টেনশন-প্রতিরোধী টাওয়ারের মানকে ছাড়িয়ে গেছে।

মৌলিক ভারবহন ক্ষমতা অপ্রয়োজনীয়তার জন্য সংরক্ষিত এবং DL/T পাওয়ার ইন্ডাস্ট্রি স্পেসিফিকেশনের সাথে খাপ খাইয়ে নেয়, যা চরম বাতাস, বরফ এবং ভূমিকম্পের লোড প্রতিরোধ করতে পারে, টার্মিনাল লাইনের সংযোগ বিচ্ছিন্ন হওয়ার লুকানো বিপদ এড়াতে পারে এবং কাঠামোর মূল কারণ থেকে টাওয়ার অফসেট করতে পারে এবং পাওয়ার grid লিঙ্কের দীর্ঘমেয়াদী স্থিতিশীল অপারেশন নিশ্চিত করে।

2. ইন্টিগ্রেটেড প্ল্যাটফর্ম নকশা

আমাদের কেবল টার্মিনেশন টাওয়ারে একটি বিল্ট-ইন, মাউন্টিং ক্যাবল টার্মিনেশন, সার্জ অ্যারেস্টার এবং লিড-ইন ট্রানজিশন বন্ধনীর জন্য প্রমিত প্ল্যাটফর্ম রয়েছে। এই নকশাটি ঐতিহ্যগত স্বতন্ত্র সমাপ্তি কাঠামো, মাউন্টিং বন্ধনী এবং গ্রাউন্ডিং সিস্টেমগুলিকে একক, একীভূত টাওয়ার কাঠামোতে সংহত করে।

এই নকশাটি অতিরিক্ত সিভিল ইঞ্জিনিয়ারিং সাপোর্ট স্ট্রাকচার নির্মাণের প্রয়োজনীয়তা দূর করে, যার ফলে প্রয়োজনীয় জমির পদচিহ্ন হ্রাস করার পাশাপাশি নির্মাণ পদ্ধতি এবং উপাদানের ব্যবহার কমিয়ে দেয়।

অধিকন্তু, এই সমন্বিত প্ল্যাটফর্ম ডিজাইনে নিরাপত্তা সুরক্ষা সুবিধা সহ অপারেশন এবং রক্ষণাবেক্ষণের জন্য ডেডিকেটেড অ্যাক্সেস পাথওয়ে অন্তর্ভুক্ত করা হয়েছে। এটি সুবিধাজনক সরঞ্জাম ইনস্টলেশন, রুটিন পরিদর্শন এবং জরুরী মেরামতের সুবিধা দেয়, শেষ পর্যন্ত প্রকল্পের সামগ্রিক মূলধন খরচ এবং দীর্ঘমেয়াদী অপারেশনাল এবং রক্ষণাবেক্ষণ খরচ উভয়ই কমিয়ে দেয়।

3. আবহাওয়া প্রতিরোধের এবং বিরোধী জারা সিস্টেম

টাওয়ারের মূল কাঠামো Q355B উচ্চ-শক্তি, কম-অ্যালয় স্টিল থেকে তৈরি করা হয়েছে, একটি দ্বৈত-স্তর সুরক্ষা প্রক্রিয়া ব্যবহার করে যা হট-ডিপ গ্যালভানাইজিংকে সিল করা অ্যান্টি-জারোশন আবরণের সাথে একত্রিত করে।

লেপের বেধ এবং অ্যান্টি-জারা ফর্মুলেশন বিশেষভাবে উপকূলীয় অঞ্চলের কঠোর পরিবেশগত অবস্থার প্রতিরোধ করার জন্য আনবাং দ্বারা অপ্টিমাইজ করা হয়েছে - উচ্চ লবণ স্প্রে, উচ্চ আর্দ্রতা এবং শক্তিশালী সমুদ্র বায়ু দ্বারা চিহ্নিত - লবণের ক্ষয়, অক্সিডেশন এবং অ্যাসিড-বেস বার্ধক্যের বিরুদ্ধে শক্তিশালী প্রতিরোধ প্রদান করে।

সমস্ত স্ট্রাকচারাল বোল্ট এবং ফ্ল্যাঞ্জ একই রকম অ্যান্টি-জারোশন সিলিং ট্রিটমেন্টের মধ্য দিয়ে যায়, যা 30 বছরের বেশি পরিকল্পিত পরিষেবা জীবন নিশ্চিত করে।

Anbang-এর সাথে অংশীদারিত্ব আপনার প্রকল্পের জন্য ভবিষ্যতের রিকোটিং এবং উপাদান প্রতিস্থাপনের ফ্রিকোয়েন্সি কমিয়ে আনতে সাহায্য করে, যেখানে অভ্যন্তরীণ পার্বত্য অঞ্চল, উপকূলীয় জোয়ারের ফ্ল্যাট এবং শিল্প পার্ক সহ বিস্তৃত উচ্চ ক্ষয়কারী পরিবেশের সম্পূর্ণ অভিযোজনযোগ্যতা নিশ্চিত করে।

4. সংকীর্ণ-বেস, লাইটওয়েট কাস্টমাইজেশন

শহুরে পাওয়ার গ্রিডের মধ্যে সংকীর্ণ করিডোর, দুষ্প্রাপ্য ভূমি সম্পদ এবং ঘন আশেপাশের স্থাপত্যের চ্যালেঞ্জ মোকাবেলা করার জন্য, আমরা সংকীর্ণ-বেস, কমপ্যাক্ট টার্মিনাল টাওয়ারগুলির একটি সিরিজ চালু করেছি।

এই প্রোডাক্ট সিরিজে অপ্টিমাইজ করা টাওয়ার বেস ডাইমেনশন এবং বায়ু-প্রতিরোধী স্ট্রাকচারাল ডিজাইন রয়েছে, যার ফলে একটি ছোট পায়ের ছাপ এবং একটি কম উইন্ডওয়ার্ড ক্রস-সেকশন রয়েছে।

সমস্ত স্ট্রাকচারাল লোড প্রয়োজনীয়তা এবং বৈদ্যুতিক নিরাপত্তা ছাড়পত্রের মানগুলি সম্পূর্ণরূপে পূরণ করার সময়, টার্মিনাল টাওয়ারগুলির এই সিরিজটি বিভিন্ন শহুরে ভূমি পরিবেশের সাথে নমনীয় অভিযোজনযোগ্যতা প্রদান করে - গ্রিন বেল্ট, সাবস্টেশন পরিধির দেয়াল এবং নতুন শক্তি সুবিধাগুলির পেরিফেরাল এলাকাগুলি সহ। তারা শহুরে পাওয়ার গ্রিড আধুনিকীকরণ প্রকল্পের সময় টার্মিনাল টাওয়ার স্থাপনে প্রায়শই যে সমস্যার সম্মুখীন হয় তার একটি বাস্তব সমাধান প্রদান করে।

5. সমস্ত ভোল্টেজ স্তর জুড়ে নমনীয় কাস্টমাইজেশন

আমাদের পণ্যের পোর্টফোলিও 35kV, 110kV, এবং 220kV সহ সমস্ত প্রধান উচ্চ-ভোল্টেজ শ্রেণীকে অন্তর্ভুক্ত করে—এবং বিভিন্ন স্ট্রাকচারাল ডিজাইনের কাস্টমাইজেশন সমর্থন করে, যেমন অ্যাঙ্গেল স্টিল ল্যাটিস টাওয়ার, সিঙ্গেল-কলাম টিউবুলার স্টিল টাওয়ার এবং মাল্টি-সার্কিট কম্পোজিট।

টাওয়ারের উচ্চতা, ক্রস-আর্ম কনফিগারেশন, ইনসুলেটর সংযুক্তি পরামিতি, গ্রাউন্ডিং সিস্টেম এবং বাজ সুরক্ষা সেটআপগুলি সবগুলি নির্দিষ্ট প্রয়োজনীয়তা অনুসারে তৈরি করা যেতে পারে।

তাপবিদ্যুৎ গ্রিড ইন্টিগ্রেশন এবং নবায়নযোগ্য শক্তি ট্রান্সমিশন (বায়ু এবং সৌর) থেকে শুরু করে শহুরে এবং গ্রামীণ বিতরণ নেটওয়ার্ক সম্প্রসারণ এবং আন্তঃ-আঞ্চলিক লাইন টার্মিনাল সংযোগ পর্যন্ত বিভিন্ন প্রকৌশল প্রকল্পের চাহিদা মেটাতে সক্ষম- আমরা ব্যাপক, ওয়ান-স্টপ কাস্টমাইজড ডেলিভারি সমাধান প্রদান করি।
