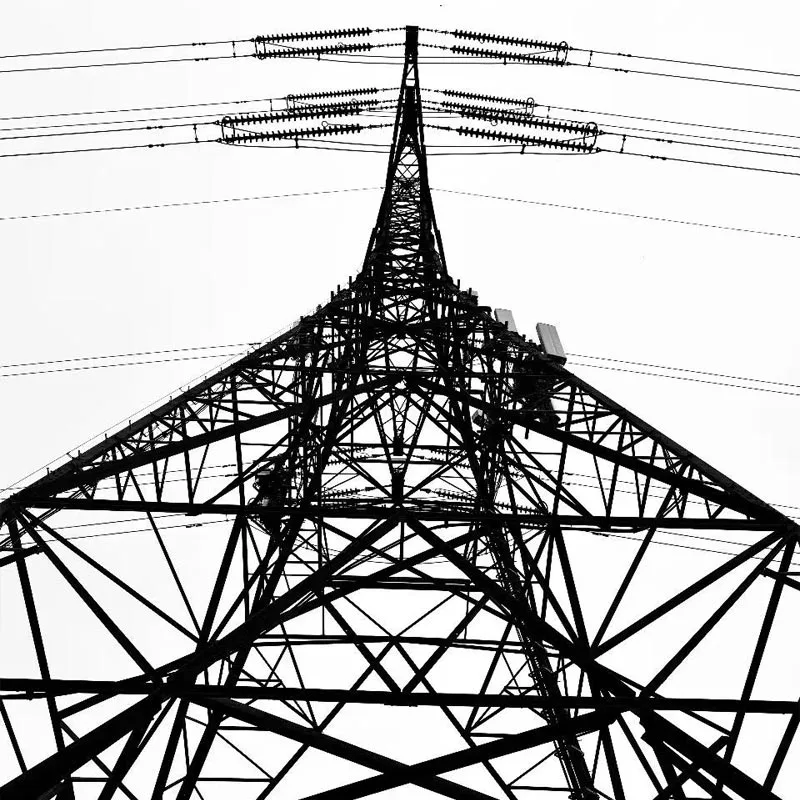

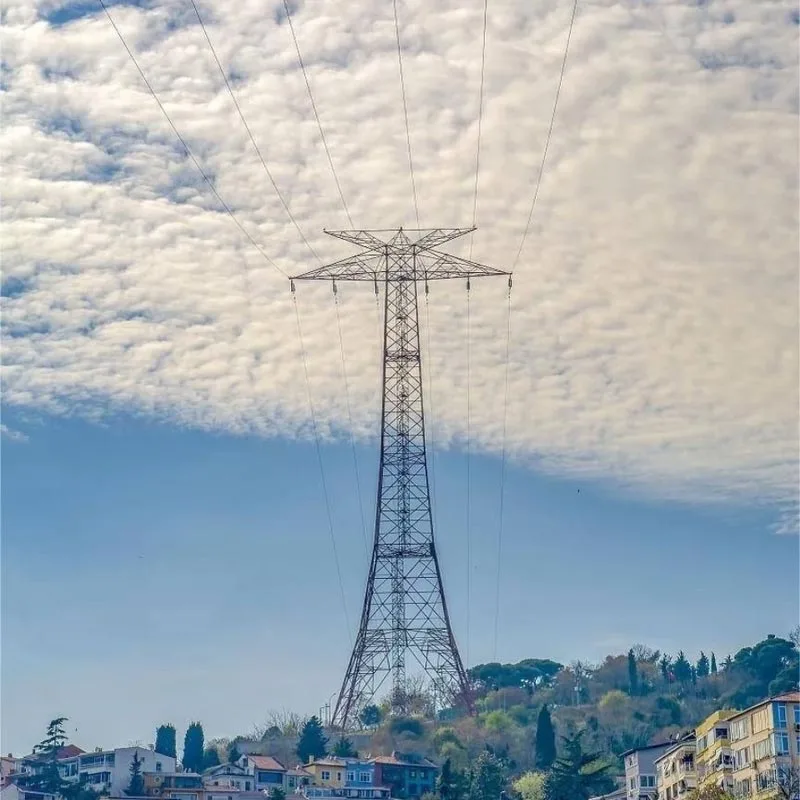

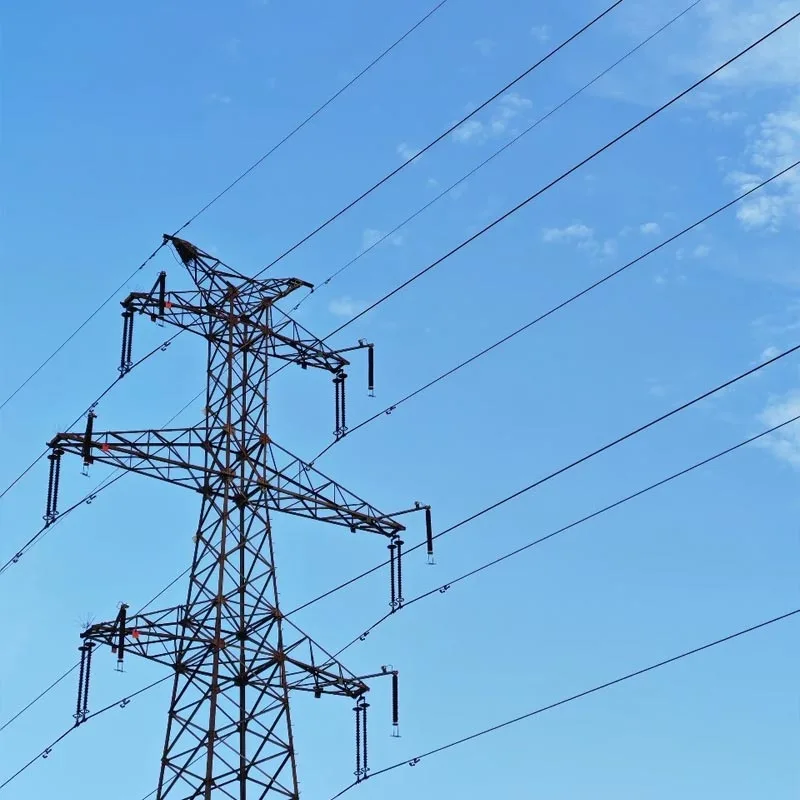

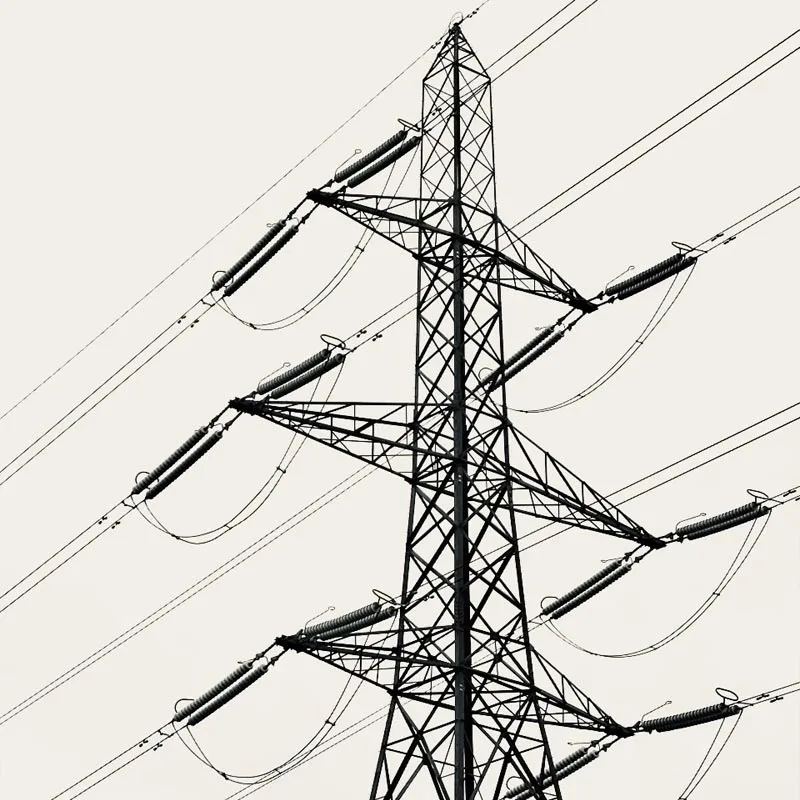

উচ্চ ভোল্টেজ ইস্পাত পাইপ টাওয়ার

কিংডাও আনবাং নিউ এনার্জি হাই-ভোল্টেজ স্টিল টিউবুলার টাওয়ার হল একটি কোর ট্রান্সমিশন সাপোর্ট ইকুইপমেন্ট "ডিজাইন-উৎপাদন-ইনস্টলেশন-পরিষেবা"। 10kV-1000kV উচ্চ-ভোল্টেজের জন্য বিশেষভাবে প্রকৌশলী, অতি উচ্চ ভোল্টেজ (UHV), এবং অতিরিক্ত-উচ্চ-ভোল্টেজ পাওয়ার ট্রান্সমিশন লাইন, এটি ল্যাটিস টাইপ সহ একাধিক কাঠামোগত প্রকারকে কভার করে, একক-কলাম টেপারড টাইপ, এবং ন্যারো-বেস কম্বাইন্ড টাইপ।

"2022 সালের শীর্ষ 10 ইস্পাত পাইপ পোল এন্টারপ্রাইজ" হিসাবে, কোম্পানি 20টি মূল পেটেন্ট, 50,000 টন বার্ষিক উৎপাদন ক্ষমতা এবং জাতীয়/শিল্পে সার্টিফিকেশনের উপর নির্ভর করে স্ট্যান্ডার্ড যেমন GB/T 2694 এবং GB 50205।

পণ্যটি Q355B/Q420/Q460 গ্রেডের উচ্চ-শক্তির ইস্পাত গ্রহণ করে, বৈশিষ্ট্যযুক্ত হট-ডিপ গ্যালভানাইজিং অ্যান্টি-জারা, পেটেন্ট ওয়েল্ডিং প্রযুক্তি এবং শক্তিশালী কাঠামোগত নকশা।

এটি পরিচালনা করতে পারে স্থিরভাবে জটিল পরিস্থিতিতে যেমন টাইফুন-প্রবণ এলাকা, ভারী আইসিং অঞ্চল এবং শহুরে সীমাবদ্ধ করিডোর, প্রদান করে নিরাপদ এবং শক্তি, যোগাযোগ, শিল্প এবং অন্যান্য ক্ষেত্রের জন্য নির্ভরযোগ্য পাওয়ার ট্রান্সমিশন সমাধান, এবং আছে সফলভাবে বিশ্বব্যাপী শত শত গ্রাহকদের পরিবেশন করা হয়েছে. উভয়ই ক্লায়েন্টদের কাছ থেকে উচ্চ প্রশংসা পেয়েছে।

মূল সুবিধা

স্থিতিশীল কাঠামোর জন্য পেটেন্ট ক্ষমতায়ন

সহ মূল পেটেন্টের একচেটিয়া মালিকানা "শক্তির জন্য শক্তিশালী কাঠামো টাওয়ার ইস্পাত উপাদান" এবং "কোণ ইস্পাত টাওয়ার বেসের জন্য বিশেষ ঢালাই ফিক্সচার"। ত্রিভুজাকার স্থিতিশীল সমর্থনের মাধ্যমে নকশা এবং গর্ত-মুক্ত শক্তিবৃদ্ধি প্রযুক্তি, ভারবহন ক্ষমতা শরীরের শক্তি ক্ষতি ছাড়া উন্নত করা হয়.

দ ওয়েল্ডিং ফিক্সচার ইস্পাত প্লেটের বিভিন্ন স্পেসিফিকেশনের অবস্থানের জন্য অভিযোজিত; welds অ-ধ্বংসাত্মক সহ্য করা হয় পরীক্ষা, উচ্চ জয়েন্টের দৃঢ়তা এবং ন্যূনতম উদ্বেগ নিশ্চিত করা। এর উইন্ড ভাইব্রেশন এবং অ্যান্টি-আইসিং ক্ষমতা রয়েছে ঐতিহ্যগত পণ্য থেকে উল্লেখযোগ্যভাবে উচ্চতর।

দীর্ঘ সেবা জীবনের জন্য উচ্চ শক্তি এবং জারা প্রতিরোধের

প্রধান উপকরণ কম খাদ হয় উচ্চ শক্তি ইস্পাত। দ হট-ডিপ গ্যালভানাইজড আবরণের বেধ 85μm এর কম নয়, এবং বন্ধ ইস্পাত পাইপ গঠন কার্যকরভাবে বাধা দেয় জল এবং ধূলিকণা জমে, 30 বছরেরও বেশি সময় ধরে অ্যান্টি-জারা পরিষেবা জীবন অর্জন করে।

কঠোরভাবে নিয়ন্ত্রিত রড নমন ডিগ্রী (দৈর্ঘ্যের ≤2‰) এবং ডিম্বাকৃতি (≤2D/1000) কঠোর পরিবেশ যেমন উচ্চ লবণ স্প্রেতে অভিযোজনযোগ্যতা নিশ্চিত করে উপকূলীয় অঞ্চল এবং উত্তর-পশ্চিম চীনে প্রবল বাতাস এবং বালি, দৈনিক রক্ষণাবেক্ষণের কাজের চাপের মাত্র 1/3 ঐতিহ্যগত লোহার টাওয়ার

সর্বোত্তম ফ্লোর স্পেস সহ দৃশ্যকল্প অভিযোজনযোগ্যতা

একাধিক কাঠামোগত বিকল্প উপলব্ধ (সংকীর্ণ-বেস মিলিত প্রকার, একক-কলাম টেপারড টাইপ)। একক-টিউব টাওয়ারের জন্য শুধুমাত্র একটি বৃত্তাকার ভিত্তি প্রয়োজন, যা মেঝেতে আরও বেশি জায়গা কমিয়ে দেয় কোণ ইস্পাত টাওয়ারের তুলনায় 60% এরও বেশি, শহুরে পাওয়ার গ্রিড রূপান্তর, শিল্প পার্কগুলির জন্য পুরোপুরি উপযুক্ত এবং অন্যান্য করিডোর-সীমাবদ্ধ পরিস্থিতিতে।

সুবিন্যস্ত ইস্পাত পাইপ ক্রস-সেকশনের একটি কম বায়ু প্রতিরোধের সহগ আছে, টাইফুন-প্রবণ এলাকায় এবং দীর্ঘ-বিস্তৃত অংশে (নদী/ক্যানিয়ন ক্রসিং) বাতাসের ভার 30% কমানো। UHV পরিস্থিতির জন্য, দ টাওয়ারের উচ্চতা 130m এবং টাওয়ারের ওজন 260 টন পৌঁছতে পারে, ডাবল-সার্কিট পাওয়ারের প্রয়োজনীয়তা পূরণ করে সংক্রমণ

দক্ষ ডেলিভারির জন্য ফুল-চেইন পরিষেবা

"কাস্টমাইজড ডিজাইন-ফ্যাক্টরি" এর টার্নকি পরিষেবা প্রদান করে প্রিফেব্রিকেশন-অন-সাইট সমাবেশ"। 50,000㎡ উৎপাদন বেস দ্রুত ভর উৎপাদনের নিশ্চয়তা দেয়।

পরিমার্জিত অবলম্বন নির্মাণ স্কিম যেমন উচ্চ-শক্তি নাইলন দড়ি উত্তোলন, ইনস্টলেশন চক্র 20% কম শিল্প গড় ভিত্তি নকশা এবং উপাদান অভিযোজন সহ সম্পূর্ণ-প্রক্রিয়া প্রযুক্তিগত সহায়তা প্রদান করা হয়।

অ্যাপ্লিকেশন দৃশ্যকল্প

পাওয়ার ট্রান্সমিশন ক্ষেত্র: 110kV-1000kV UHV/অতিরিক্ত-উচ্চ-ভোল্টেজ পাওয়ার ট্রান্সমিশন লাইন এবং সাবস্টেশন কাঠামো, বিশেষ করে অভ্যন্তরীণ মঙ্গোলিয়া, গুয়াংজি এবং অন্যান্য অঞ্চলে ক্রস-আঞ্চলিক শক্তি সঞ্চালন প্রকল্পের জন্য উপযুক্ত।

শহুরে এবং শিল্প পরিস্থিতি: আরবান পাওয়ার গ্রিড আপগ্রেডিং, ইন্ডাস্ট্রিয়াল পার্ক পাওয়ার ডিস্ট্রিবিউশন, এবং 10kV শক্তি চার্জিং এবং সোয়াপিং স্টেশনের জন্য ট্রান্সমিশন প্রকল্প। সংকীর্ণ-বেস নকশা ভূমি অধিগ্রহণ খরচ হ্রাস করে এবং ঘন বিল্ডিং জটিল পরিবেশে অভিযোজিত.

জটিল জলবায়ু এবং ভূখণ্ড: টাইফুন-প্রবণ উপকূলীয় এলাকা, দক্ষিণ-পশ্চিমে ভারী আইসিং অঞ্চল চীন, উচ্চ বাতাস উত্তর-পশ্চিম গোবিতে গতির এলাকা, সেইসাথে দীর্ঘ-স্প্যান ট্রান্সমিশন বিভাগ যেমন নদী/ক্যানিয়ন ক্রসিং।

বহু-শিল্প অভিযোজন: যোগাযোগ বেস স্টেশন সমর্থন, রেডিও এবং টেলিভিশন টাওয়ার, এবং বিশেষ ক্ষমতা সামরিক বাহিনীর জন্য ট্রান্সমিশন সুবিধা। বিভিন্ন স্পেসিফিকেশনের কাস্টমাইজযোগ্য টাওয়ার কাঠামো পাওয়া যায় নির্দিষ্ট চাহিদা পূরণ।

স্পেসিফিকেশন প্যারামিটার

প্রায়শই জিজ্ঞাসিত প্রশ্ন (FAQ)

1. উচ্চ-ভোল্টেজ ইস্পাত টিউবুলার টাওয়ারের দাম কি ঐতিহ্যবাহী এঙ্গেল স্টিলের টাওয়ারের চেয়ে বেশি?

প্রাথমিক উৎপাদন খরচ সামান্য বেশি, কিন্তু ব্যাপক খরচ আরো সুবিধাজনক! ইস্পাত টিউবুলার টাওয়ার হালকা (একই লোডের অধীনে 30% ওজন হ্রাস), ভিত্তি নির্মাণের ব্যয় হ্রাস করে 20%-40%।

30 বছর পর্যন্ত অ্যান্টি-জারোশন সার্ভিস লাইফ সহ, পরবর্তী রক্ষণাবেক্ষণ খরচ এর মাত্র 1/3 ঐতিহ্যগত কোণ ইস্পাত টাওয়ার. অধিকন্তু, এর কমপ্যাক্ট মেঝে স্থান উল্লেখযোগ্যভাবে জমি অধিগ্রহণের খরচ কমিয়ে দেয় শহুরে এলাকায়, দীর্ঘমেয়াদী ব্যবহারের ফলে অনেক বেশি খরচ-কার্যকারিতা।

2. কিভাবে UHV দীর্ঘ-স্প্যান প্রকল্পগুলিতে টাওয়ারের স্থায়িত্ব এবং নিরাপত্তা নিশ্চিত করা যায়?

UHV দীর্ঘ-স্প্যান টাওয়ারগুলি Q460 উচ্চ-শক্তির ইস্পাত দিয়ে তৈরি প্রধান উপকরণ সহ জালি-টাইপ চাঙ্গা কাঠামো গ্রহণ করে। বল বন্টন 3D সসীম উপাদান বিশ্লেষণের মাধ্যমে অপ্টিমাইজ করা হয়, এবং জয়েন্টগুলিকে ছেদ করে দ্বিগুণ স্থির করা হয় লাইন ঢালাই এবং ফ্ল্যাঞ্জ সংযোগ, উদ্বেগ ≤3 মিমি সহ। প্রসবের আগে, 1:10 স্কেল মডেলের বায়ু টানেল পরীক্ষা এবং লোড সীমা পরীক্ষা পরিচালিত হয়.

অন-সাইট ইনস্টলেশনের পরে, অতিস্বনক ত্রুটি সনাক্তকরণ এবং সামগ্রিক উল্লম্বতা 1000kV UHV পাওয়ার ট্রান্সমিশন লোড প্রয়োজনীয়তার সাথে সম্মতি নিশ্চিত করতে পরিদর্শন করা হয়। পণ্য আছে একাধিক ক্রস-রিভার ইউএইচভি প্রকল্পে স্থিরভাবে কাজ করছে।

3. কিভাবে দৈনিক রক্ষণাবেক্ষণ সঞ্চালন করতে হয় এবং রক্ষণাবেক্ষণ চক্র কি?

রক্ষণাবেক্ষণ সহজ এবং সুবিধাজনক! বছরে একবার নিয়মিত পরিদর্শন করার পরামর্শ দেওয়া হয়: পরীক্ষা করুন বোল্টের আঁটসাঁটতা, পড়ে যাওয়া অ্যারেস্ট রেলের সংবেদনশীলতা (যদি সজ্জিত থাকে), এবং টাওয়ারের চারপাশে পরিষ্কার বাধা।

পরিবেশগত অবস্থা অনুযায়ী প্রতি 5-8 বছরে অ্যান্টি-জারোশন লেপ টাচ-আপ করা উচিত। দ বন্ধ ইস্পাত পাইপ কাঠামো অভ্যন্তরীণ ক্ষয় প্রতিরোধ করে, ঘন ঘন ওভারহলের প্রয়োজনীয়তা দূর করে এবং উল্লেখযোগ্যভাবে রক্ষণাবেক্ষণ কাজের চাপ হ্রাস।

4. কাস্টমাইজড ডিজাইন সমর্থিত এবং ডেলিভারি চক্র কি?

সম্পূর্ণ দৃশ্যকল্প কাস্টমাইজেশন উপলব্ধ! টাওয়ারের কাঠামো ভোল্টেজ লেভেল, লোড অনুযায়ী তৈরি করা যেতে পারে প্রয়োজনীয়তা, ভূখণ্ড এবং জলবায়ু, মেঝে স্থান সীমাবদ্ধতা এবং অন্যান্য পরামিতি।

প্রমিত জন্য বিতরণ চক্র পণ্য 15-30 দিন; বড় UHV টাওয়ার বা কাস্টমাইজড পণ্যের জন্য, চক্রটি প্রকল্পের উপর ভিত্তি করে আলোচনা করা যেতে পারে স্কেল কোম্পানির বার্ষিক উৎপাদন ক্ষমতা 50,000 টন দ্রুত ভর উৎপাদন এবং ডেলিভারি নিশ্চিত করে।
