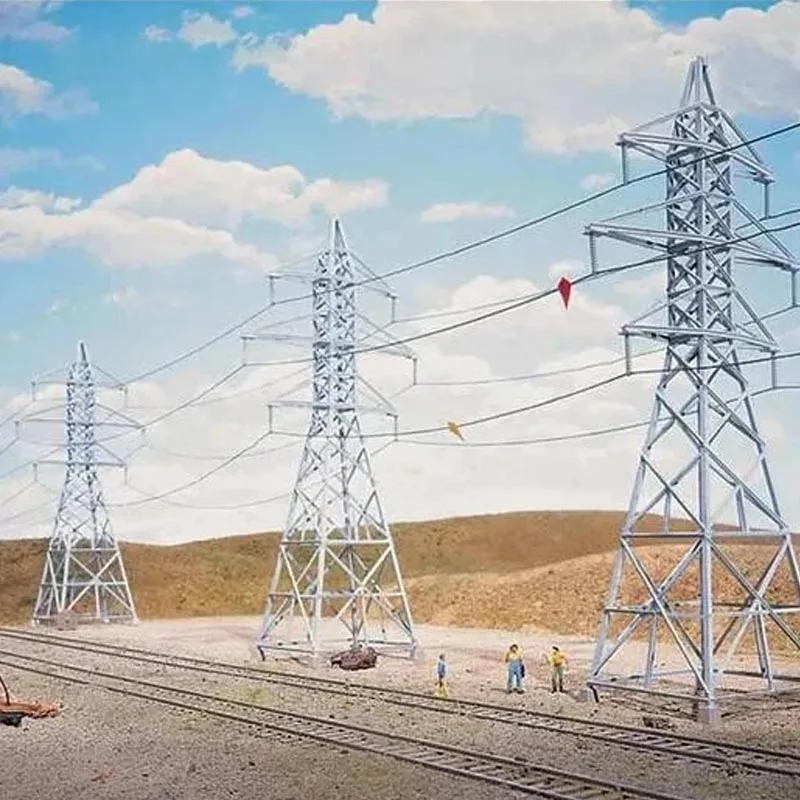

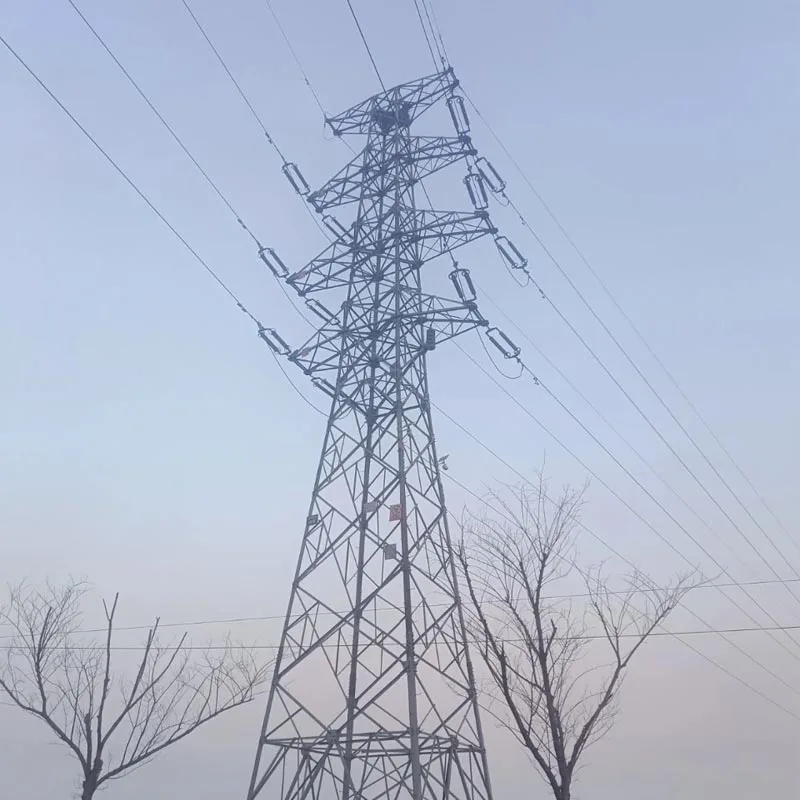

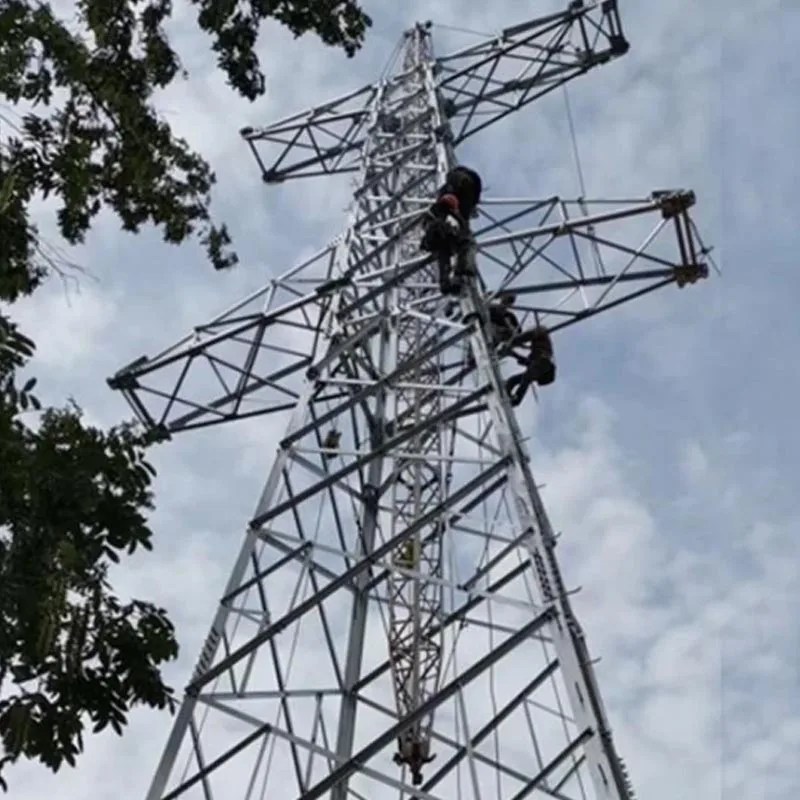

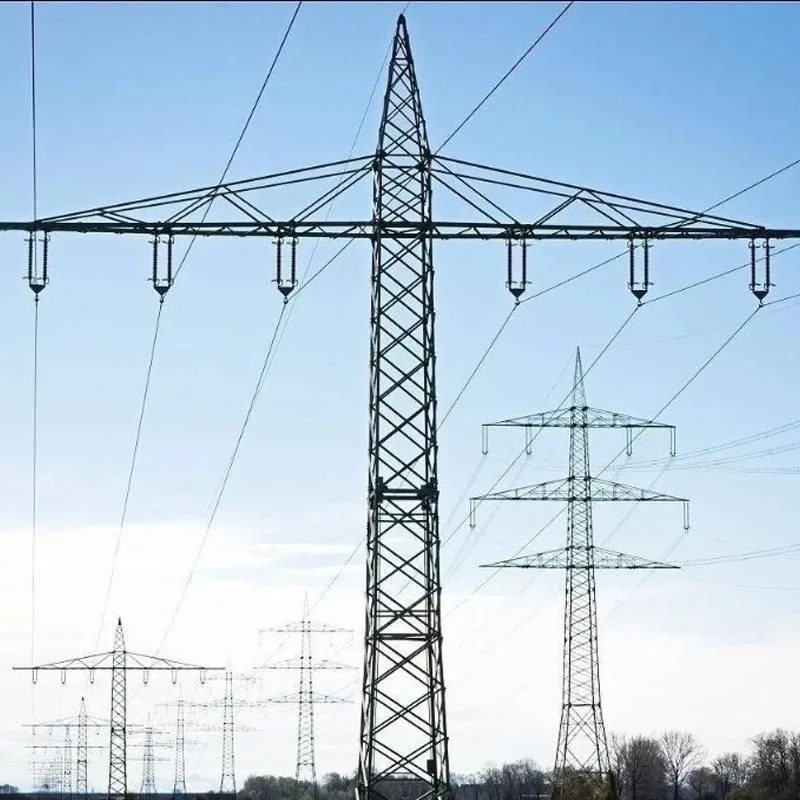

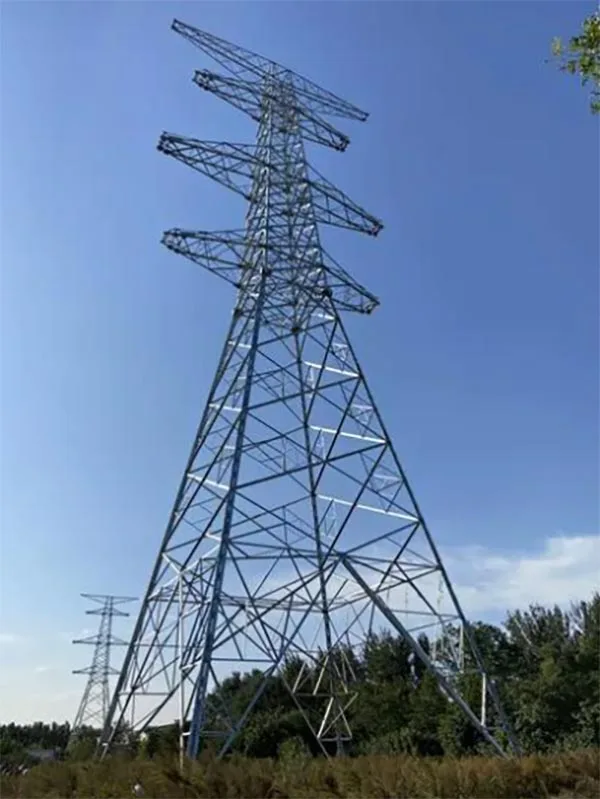

গ্যালভানাইজড এঙ্গেল স্টিল ট্রান্সপজিশন টাওয়ার

কিংদাও আনবাং নিউ এনার্জির গ্যালভানাইজড অ্যাঙ্গেল স্টিল ট্রান্সপোজিশন টাওয়ার উচ্চ-শক্তি জাতীয় মান নির্বাচন করে মূল লোড-ভারবহন উপাদান হিসাবে galvanized কোণ ইস্পাত. সামগ্রিক কাঠামোর মাধ্যমে অপ্টিমাইজ করা হয়েছে পেশাদার যান্ত্রিক গণনা এবং নকশা, প্রধানত 110kV থেকে 500kV উচ্চ-ভোল্টেজ এবং অতি-উচ্চ-ভোল্টেজ এসি ট্রান্সমিশনের জন্য লাইন দৃশ্যকল্প, বিশেষভাবে তিন-ফেজ কন্ডাক্টরের সুশৃঙ্খল ফেজ শিফটিং অর্জন করতে ব্যবহৃত হয়।

এটি কার্যকরভাবে সম্বোধন করে দূর-দূরত্বের সংক্রমণের সময় অসমমিত পরিবাহী বিন্যাসের কারণে সৃষ্ট সমস্যা, যেমন ভারসাম্যহীন ক্যাপাসিটিভ বর্তমান, অত্যধিক লাইন লস, ভোল্টেজ ওঠানামা, এবং রিলে সুরক্ষা অসঙ্গতি, এইভাবে পাওয়ার গ্রিড উন্নত করে উৎস থেকে ট্রান্সমিশন দক্ষতা এবং দীর্ঘমেয়াদী নিরাপদ, স্থিতিশীল এবং নির্ভরযোগ্য অপারেশন নিশ্চিত করা ট্রান্সমিশন সিস্টেম

পণ্যটি একটি অভিন্ন এবং ঘন দস্তা স্তর সহ একটি পরিপক্ক হট-ডিপ গ্যালভানাইজিং অ্যান্টি-জারা প্রক্রিয়া ব্যবহার করে যা দৃঢ়ভাবে মেনে চলে, ক্ষয় এবং বার্ধক্য প্রতিরোধ ক্ষমতা বাড়ায় এবং কঠোর এবং জটিলতার সাথে খাপ খাইয়ে নেয় পরিবেশ যেমন উপকূলীয় উচ্চ-লবণ কুয়াশা, শিল্প দূষণ এলাকা এবং ঠান্ডা তুষারময় জলবায়ু।

কিংদাও আনবাং নিউ লিভারেজিং শক্তির আধুনিক উত্পাদন ভিত্তি, মানসম্মত এবং কারখানা-নির্ভুল উত্পাদন কঠোর মানের সাথে অর্জন করা হয় কাঁচামাল কাটা, পাঞ্চিং এবং ঢালাই থেকে গ্যালভানাইজিং এবং ট্রায়াল অ্যাসেম্বলিতে প্রয়োগ করা নিয়ন্ত্রণ প্রক্রিয়া, কার্যকরভাবে উপাদান নির্ভুলতা এবং ধারাবাহিকতা নিশ্চিত করা।

এই গ্যালভানাইজড অ্যাঙ্গেল স্টিলের ফেজ-শিফটিং টাওয়ার সম্পূর্ণরূপে বিভিন্ন ভোল্টেজের মাত্রা, ভূখণ্ডের অবস্থার সাথে খাপ খাইয়ে নিতে পারে। এবং লাইন ডিজাইনের প্রয়োজনীয়তা, এবং চমৎকার কাঠামোগত শক্তি এবং বায়ু এবং ভূমিকম্প প্রতিরোধের প্রস্তাব করার সময়, এটি এছাড়াও অন-সাইট সমাবেশ সুবিধা এবং ভবিষ্যতে রক্ষণাবেক্ষণের সহজতা বিবেচনা করে, এটিকে নিরাপদ, দক্ষ এবং সাশ্রয়ী করে তোলে বিভিন্ন ট্রান্সমিশন লাইন ফেজ-শিফটিং সংস্কার এবং নতুন নির্মাণ প্রকল্পের জন্য পছন্দের সমাধান।

মূল সুবিধা

জারা প্রতিরোধের, দীর্ঘ সেবা জীবন

একটি দস্তা স্তর সহ হট-ডিপ গ্যালভানাইজিং ব্যবহার করে বেধ ≥85μm, একটি ঘন প্রতিরক্ষামূলক স্তর গঠন করে যা শারীরিক বাধা এবং ইলেক্ট্রোকেমিক্যাল উভয়ই প্রদান করে সুরক্ষা

বহিরঙ্গন রক্ষণাবেক্ষণ-মুক্ত জীবন 30 বছরের বেশি, উপকূলীয় এবং কঠোর পরিবেশের জন্য উপযুক্ত শিল্প এলাকা।

স্থিতিশীল কাঠামো

উচ্চ-শক্তি Q235/Q345 গ্যালভানাইজড কোণ ইস্পাত হিসাবে তৈরি বেস উপাদান, একটি জালি নকশা সঙ্গে.

বায়ু প্রতিরোধের ≥30 m/s, বরফ কভারেজ প্রতিরোধের ≥8 মিমি, ভূমিকম্পের তীব্রতা 8, জটিল ভূখণ্ড এবং চরম জলবায়ুতে লোডের প্রয়োজনীয়তা পূরণ করা।

সুবিধাজনক রক্ষণাবেক্ষণ

গ্যালভানাইজড এঙ্গেল স্টিল ট্রান্সপজিশন টাওয়ার ব্যবহার করে একটি মডুলার ফেজ-সেপারেশন ডিজাইন, যা জাম্পার তার ছাড়াই সুনির্দিষ্ট তিন-ফেজ কন্ডাক্টর সুইচিং সক্ষম করে।

দ গঠন সহজ, উল্লেখযোগ্যভাবে নির্মাণ এবং রক্ষণাবেক্ষণ দক্ষতা উন্নত.

ফ্যাক্টরি ম্যানুফ্যাকচারিং এবং কোয়ালিটি কন্ট্রোল

কিংদাও আনবাং নিউ এনার্জি সম্পূর্ণরূপে তার কারখানার মালিক প্রমিত উত্পাদন। কাঁচামাল পরিদর্শন থেকে সমাপ্ত galvanizing এবং সমাবেশ, প্রক্রিয়া কঠোরভাবে প্রতিটি গ্যালভানাইজড কোণ ইস্পাত ফেজ-সুইচিং টাওয়ারের সামঞ্জস্যপূর্ণ কর্মক্ষমতা নিশ্চিত করে, জাতীয় মান অনুসরণ করে।

নমনীয় কাস্টমাইজেশন

টাওয়ারের ধরন, উচ্চতা এবং ফেজ-সুইচিং পদ্ধতি হতে পারে লাইন ভোল্টেজ স্তর, স্প্যান দূরত্ব এবং ভূখণ্ডের অবস্থা অনুযায়ী কাস্টমাইজ করা হয়েছে, বিভিন্ন পাওয়ারের জন্য উপযুক্ত ট্রান্সমিশন লাইন ফেজ-স্যুইচিং প্রকল্প।

পণ্য কাজের নীতি

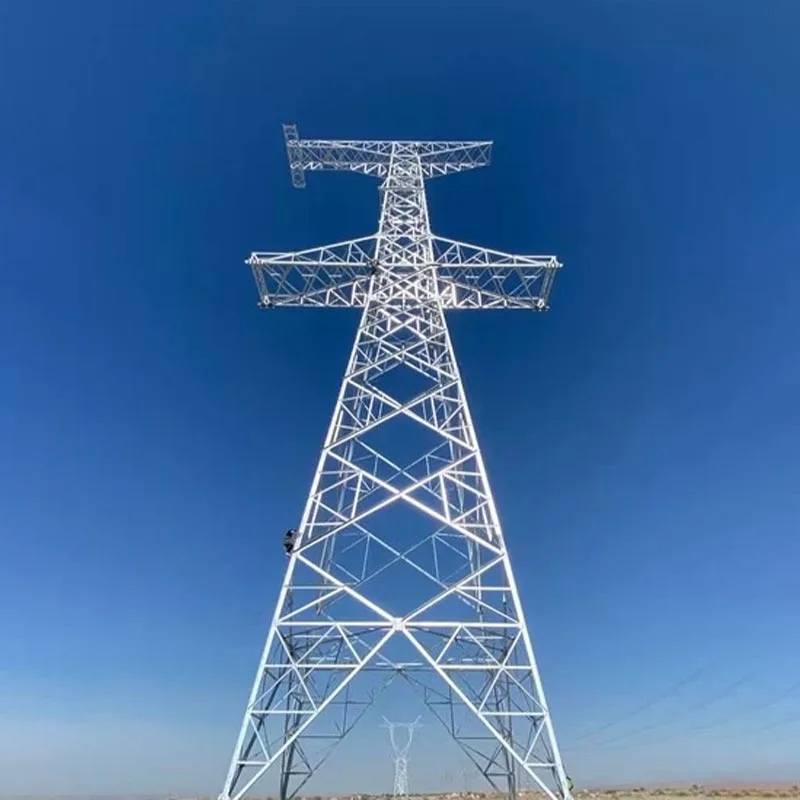

গ্যালভানাইজড এঙ্গেল স্টিল ফেজ-শিফটিং টাওয়ার হল একটি বিশেষ টাওয়ার যা পাওয়ার ট্রান্সমিশন লাইনে ব্যবহৃত হয় পর্যায় তিন-ফেজ কন্ডাক্টরের বিনিময়।

দীর্ঘ-দূরত্বের এসি ট্রান্সমিশন লাইনে, তিন-ফেজ কন্ডাক্টর হতে পারে অসমমিত বিন্যাসের কারণে ভারসাম্যহীন ক্যাপাসিটিভ স্রোত, যার ফলে গ্রিডের ক্ষয়ক্ষতি বেড়ে যায়, মিথ্যা অপারেশন রিলে সুরক্ষা, এবং অন্যান্য সমস্যা।

টাওয়ার কন্ডাক্টর সাসপেনশন পয়েন্টের ব্যবস্থা করে এ টাওয়ার বডিতে বিভিন্ন উচ্চতা এবং অবস্থান, A, B, এবং C ফেজ কন্ডাক্টরকে সুশৃঙ্খলভাবে অবস্থান পরিবর্তন করতে দেয় হিসাবে তারা টাওয়ারের মধ্য দিয়ে যায়।

এটি পর্যায়ক্রমিক ফেজ স্থানান্তর অর্জন করে, তিন-ফেজ ক্যাপাসিটিভ স্রোতকে ভারসাম্য বজায় রাখে, লাইন লস কমায়, এবং ট্রান্সমিশন দক্ষতা এবং পাওয়ার গ্রিডের অপারেশনাল স্থিতিশীলতা উন্নত করে।

এর মূল নির্ভর করে গ্যালভানাইজড এঙ্গেল স্টিলের উচ্চ শক্তি এবং স্থিতিশীলতার উপর যাতে কন্ডাকটর টান এবং ব্যবধান মিলিত হয় তা নিশ্চিত করতে নিরাপত্তা ফেজ স্থানান্তর প্রক্রিয়া চলাকালীন মান.

পণ্যের বিবরণ

উপাদান প্রক্রিয়াকরণ

গ্যালভানাইজড অ্যাঙ্গেল স্টিল ট্রান্সপোজিশন টাওয়ারের সমস্ত কোণ ইস্পাত উপাদানগুলিকে GB/T 9787 অনুসারে সঠিকভাবে কাটা, খোঁচা এবং বাঁকানো হয়, যাতে সমাবেশ নিশ্চিত করা যায়। নির্ভুলতা

জারা সুরক্ষা

মরিচা অপসারণের পরে, উপাদানগুলি 450-460 ডিগ্রি সেলসিয়াসে গলিত জিঙ্কে নিমজ্জিত হয়, মিস প্লেটিং বা দস্তা bulges ছাড়া অভিন্ন কভারেজ সহ একটি দস্তা-লোহা খাদ স্তর গঠন. মৃত কোণ যেমন বল্টু গর্ত এবং welds সম্পূর্ণরূপে সুরক্ষিত.

টাওয়ার স্ট্রাকচার

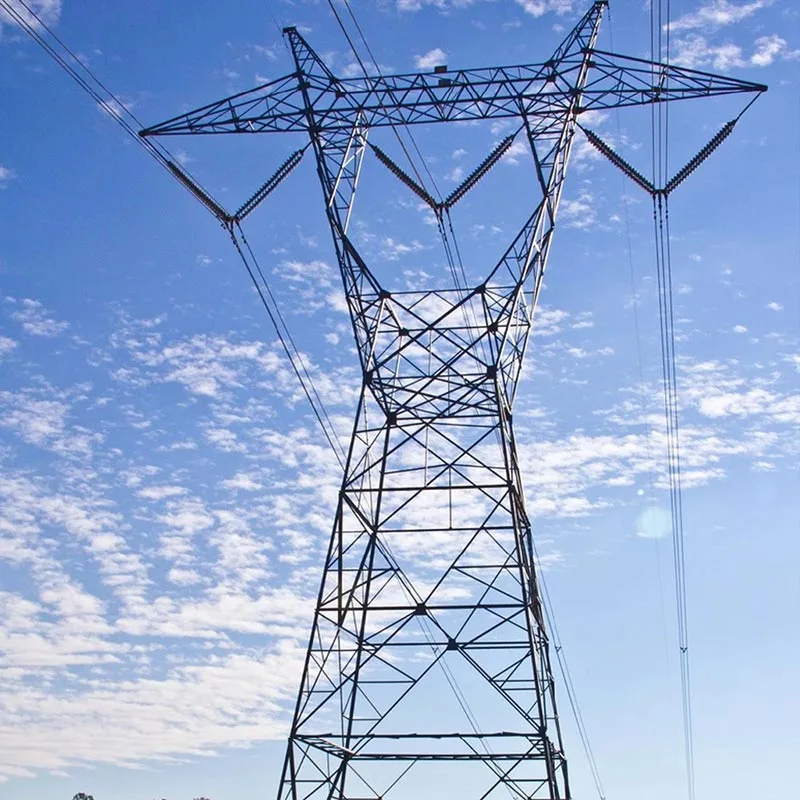

টাওয়ারটি একটি জালযুক্ত ট্রাস কাঠামো ব্যবহার করে, মূলের যুক্তিসঙ্গত বিন্যাস সহ সদস্য, তির্যক, এবং ক্রসআর্ম, স্পষ্টভাবে সংজ্ঞায়িত স্ট্রেস পাথ, এবং ফেজ-শিফটিং সাসপেনশনের সুনির্দিষ্ট বসানো ফেজ স্থানান্তরের সময় কন্ডাক্টরের নিরাপদ ব্যবধান নিশ্চিত করার জন্য পয়েন্টগুলি।

আনুষঙ্গিক কনফিগারেশন

হট-ডিপ গ্যালভানাইজড বোল্ট, ওয়াশার, পায়ের নখ, মই এবং টাওয়ারের সাথে সামঞ্জস্যপূর্ণ জারা প্রতিরোধের সাথে অন্যান্য জিনিসপত্র, ইলেক্ট্রোকেমিক্যাল জারা প্রতিরোধ করে।

কারখানা পরিদর্শন

প্রতিটি গ্যালভানাইজড কোণ ইস্পাত ফেজ-শিফটিং টাওয়ার মাত্রিক হয় পরিদর্শন, যান্ত্রিক পরীক্ষা, galvanizing বেধ পরিমাপ, এবং ট্রায়াল সমাবেশ যাচাইকরণ, এবং শুধুমাত্র পরে কারখানা ছেড়ে যেতে পারে এই পরীক্ষা পাস.

পণ্য বিশেষ উল্লেখ
