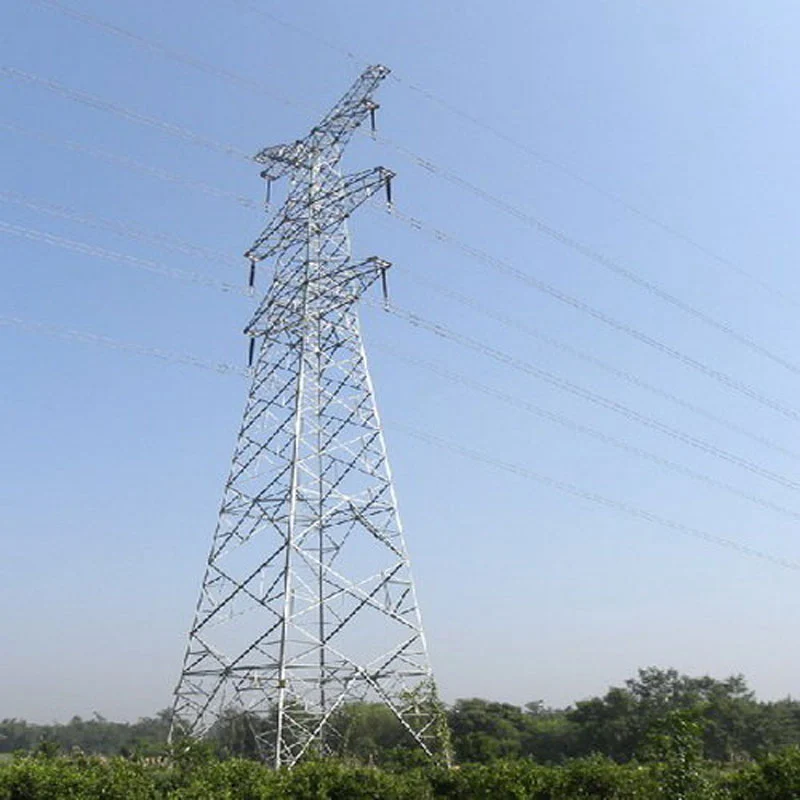

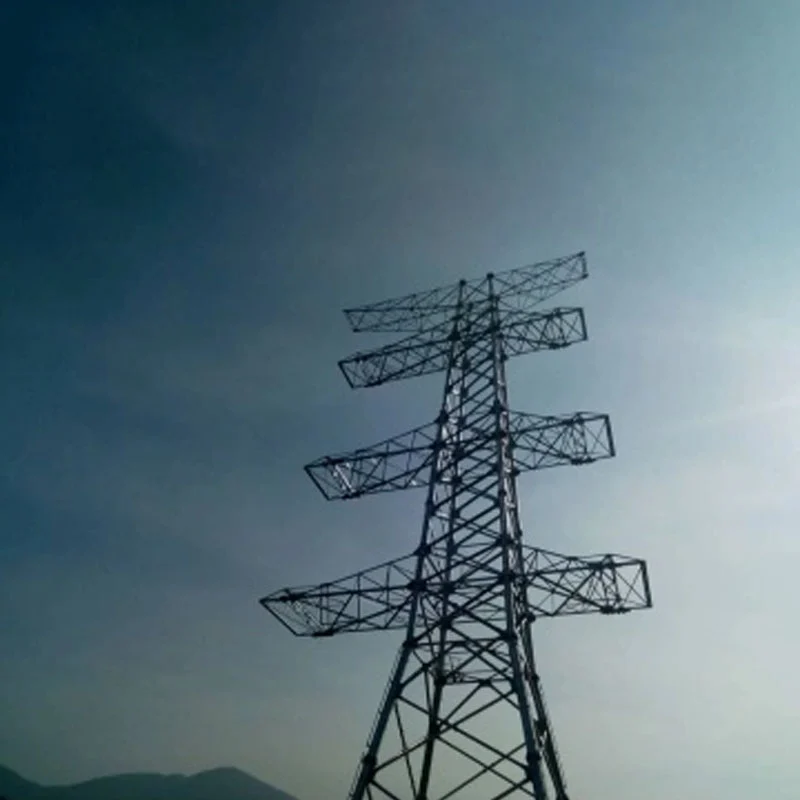

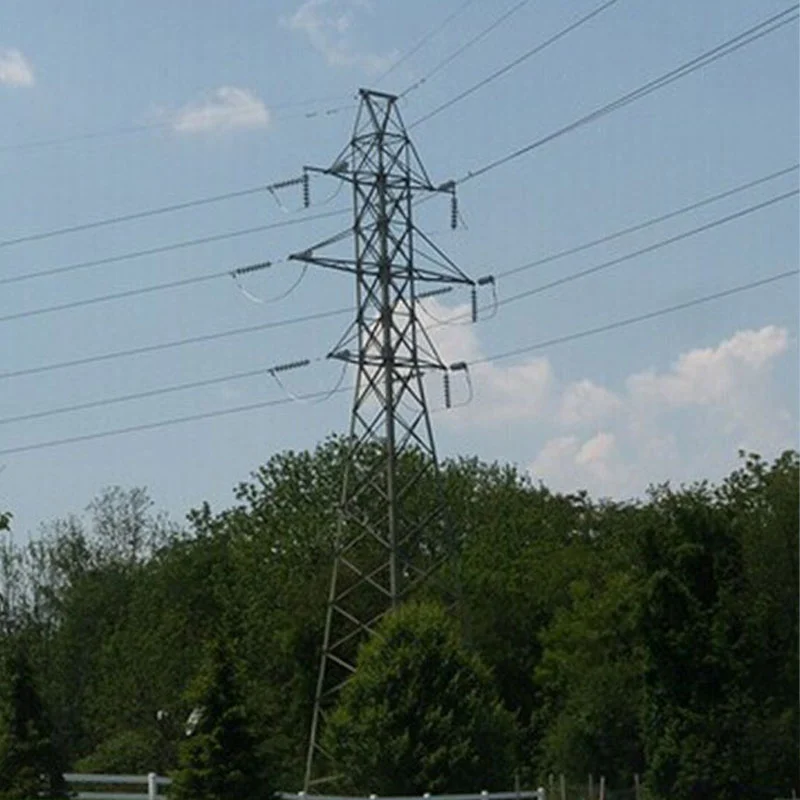

220kV ডাবল সার্কিট ল্যাটিস স্টিল টাওয়ার

পরিপক্ক উত্পাদন ব্যবস্থার দ্বারা সমর্থিত, আমরা 50,000 টন বার্ষিক উৎপাদন ক্ষমতা নিয়ে গর্ব করি, যা মানসম্মত নির্ভুল কাটিং, রোবোটিক ঢালাই, অবিচ্ছেদ্য আকার এবং কঠোর পৃষ্ঠ চিকিত্সা সহ প্রক্রিয়া নিশ্চিত করতে কাঠামোগত অভিন্নতা। গুণমান নিশ্চিত করার জন্য, সমস্ত পণ্য অনুমোদিত যান্ত্রিক কর্মক্ষমতা এবং বায়ু প্রতিরোধের পাস পরীক্ষা, যাচাইকৃত চাপ অনুপাত এবং বায়ু স্থানচ্যুতি ASCE এবং জাতীয় শক্তি মান মেনে চলে। এটি আইএসও ধারণ করে মান ব্যবস্থাপনা সিস্টেম সার্টিফিকেশন এবং সম্পূর্ণ তৃতীয় পক্ষের পরীক্ষার রিপোর্ট

এই টাওয়ারটি ইন্দোনেশিয়া নুসান্তরা সহ দেশীয় এবং বিদেশী মূল পাওয়ার গ্রিড প্রকল্পগুলিতে ব্যাপকভাবে প্রয়োগ করা হয়েছে 220kV গ্রিড সম্প্রসারণ প্রকল্প। এটি স্থিতিশীল কাঠামোগত কর্মক্ষমতা, সুবিধাজনক অন-সাইট সমাবেশ এবং নির্ভরযোগ্য প্রদান করে কর্মক্ষম নিরাপত্তা, উচ্চ অভিযোজনযোগ্যতা এবং বিভিন্ন জটিলতায় ইঞ্জিনিয়ারিং স্থায়িত্বের জন্য ধারাবাহিক স্বীকৃতি অর্জন পরিবেশ

220kV ডাবল সার্কিট ল্যাটিস স্টিল টাওয়ারের প্রয়োগের পরিস্থিতি

220kV ডাবল সার্কিট ল্যাটিস স্টিল টাওয়ার একটি একক টাওয়ারে দুটি স্বাধীন 220kV ট্রান্সমিশন সার্কিট সমর্থন করে ফ্রেম প্রাথমিকভাবে ভূমি-সীমিত অঞ্চলে গৃহীত, এটি ট্রান্সমিশন করিডোরগুলিকে ব্যাপকভাবে সংকীর্ণ করে এবং জমি অধিগ্রহণকে হ্রাস করে দুটি পৃথক একক-সার্কিট লাইনের সাথে তুলনা করা খরচ।

এটি শহুরে ইনকামিং এবং আউটগোয়িং পাওয়ার চ্যানেলগুলির জন্য ব্যাপকভাবে ব্যবহৃত হয়, ঘনত্বে শহরতলির 220kV সাবস্টেশনগুলিকে সংযুক্ত করে জনবহুল অঞ্চল যেখানে নতুন লাইন করিডোর পাওয়া কঠিন। টাওয়ারটি পাহাড়ী এবং পাহাড়ি ভূখণ্ডের সাথে হ্রাস করে ভিত্তি কাজ এবং পরিবেশগত ধ্বংস. এটি নদী, মহাসড়ক এবং রেলপথ অতিক্রম করার জন্যও পছন্দনীয়, ক্রসিং ব্যবস্থা সহজ করা এবং পরিবহন এবং নৌচলাচলের ঝামেলা কমানো।

সাধারণ অ্যাপ্লিকেশনগুলির মধ্যে রয়েছে শিল্প লোড কেন্দ্রগুলির জন্য পাওয়ার সাপ্লাই লাইন এবং বাতাসের বহির্গামী ট্রান্সমিশন সার্কিট এবং সৌর শক্তি ঘাঁটি। যাইহোক, মনোযোগ এর ত্রুটিগুলি দেওয়া উচিত: ভারী টাওয়ার লোড, উচ্চ ঝুঁকি টাওয়ারের ক্ষতির অধীনে উভয় সার্কিটের একযোগে ব্যর্থতা, সেইসাথে বজ্র সুরক্ষার জন্য কঠোর প্রয়োজনীয়তা এবং ইলেক্ট্রোম্যাগনেটিক ক্লিয়ারেন্স ডিজাইন।

220kV ডাবল সার্কিট ল্যাটিস স্টিল টাওয়ারের জন্য স্ট্যান্ডার্ড রুটিন রক্ষণাবেক্ষণ নির্দেশিকা

নিয়মিত রক্ষণাবেক্ষণ 220kV ডাবল সার্কিট জালি ইস্পাত টাওয়ারের কাঠামোগত নিরাপত্তা এবং স্থিতিশীল বিদ্যুৎ সরবরাহ নিশ্চিত করে। রুটিন ভিজ্যুয়াল পরিদর্শনগুলি ত্রৈমাসিকভাবে পরিচালিত হবে, বার্ষিক ব্যবস্থা করা ব্যাপক বিস্তারিত পরিদর্শন সহ।

ক্ষয়, বিকৃতি, ফাটল এবং আলগা জন্য টাওয়ারের প্রধান সংস্থা, কোণ ইস্পাত উপাদান এবং সংযোগ বোল্টগুলি পরিদর্শন করুন ফাস্টেনার জারা বিরোধী আবরণ এবং হট-ডিপ গ্যালভানাইজড পৃষ্ঠতল পরীক্ষা করুন; যেখানে সময়মত স্পর্শ-আপ পেইন্টিং আউট galvanization peels বন্ধ. আর্থিং ডিভাইসগুলি যাচাই করুন, অক্ষত গ্রাউন্ডিং কন্ডাক্টর এবং যোগ্য গ্রাউন্ডিং নিশ্চিত করুন প্রতিরোধ

বসতি স্থাপন, ফাটল, জল ক্ষয় এবং ঢালের অস্থিরতার জন্য টাওয়ার ভিত্তি পর্যবেক্ষণ করুন। অন্তরক স্ট্রিং পরিদর্শন, ক্ষতি, দূষণ এবং অস্বাভাবিক গরমের জন্য জিনিসপত্র এবং জাম্পার সংযোগ। ভাসমান বস্তু, আগাছা এবং সরান টাওয়ার সাইটগুলির চারপাশে নির্মাণের ধ্বংসাবশেষ।

সমস্ত ত্রুটি রেকর্ড করুন এবং শ্রেণীবদ্ধ সংশোধন প্রয়োগ করুন। যেমন গুরুতর ঝুঁকির জন্য অগ্রাধিকার হ্যান্ডলিং প্রয়োজন কাঠামোগত বিকৃতি এবং ভাঙা জিনিসপত্র। প্রবল বাতাস, বজ্রঝড় এবং বরফসহ চরম আবহাওয়ার পর, বিশেষ টহল পরিদর্শন অবিলম্বে সংগঠিত করা আবশ্যক.

পার্থক্য এবং গুরুত্ব: 220kV ডাবল সার্কিট ল্যাটিস টাওয়ার বনাম 500kV ল্যাটিস স্টিল টাওয়ার

মূল পার্থক্য

1.ভোল্টেজ এবং ক্লিয়ারেন্স: 220kV ডাবল সার্কিট টাওয়ার ছোট ফেজ-টু-ফেজ এবং গ্রাউন্ড ক্লিয়ারেন্স সহ একটি কাঠামোতে দুটি 220kV সার্কিট বহন করে। 500kV টাওয়ারটি অতিরিক্ত-উচ্চ ভোল্টেজে কাজ করে এবং বায়ু ভাঙ্গন এড়াতে অনেক বড় বৈদ্যুতিক ছাড়পত্র প্রয়োজন।
2.টাওয়ারের গঠন ও আকার: 220kV ডাবল সার্কিট টাওয়ার তুলনামূলকভাবে কমপ্যাক্ট। বেশীরভাগ 500kV টাওয়ারগুলি লম্বা, ভারী, বড় ক্রস আর্মস এবং বৃহত্তর বাতাসের ভার এবং কন্ডাকটর টান সহ্য করার জন্য শক্তিশালী ভিত্তি সহ।
3.সার্কিট লেআউট: 220kV টাইপ সাধারণত করিডোর বাঁচাতে একটি টাওয়ারে দুটি সার্কিট সাজায়। স্ট্যান্ডার্ড 500kV জালি টাওয়ার কঠোর ইলেক্ট্রোম্যাগনেটিক সীমার কারণে বেশিরভাগই একক সার্কিট; ডবল সার্কিট 500kV টাওয়ার কম ঘন ঘন গৃহীত হয়.
4.ট্রান্সমিশন ক্ষমতা: একটি 500kV লাইন দীর্ঘ-দূরত্বের বাল্ক পাওয়ার পরিবহনের জন্য অনেক বড় পাওয়ার ট্রান্সমিশন ক্ষমতা সরবরাহ করে। 220kV ডাবল সার্কিট লাইনগুলি প্রধানত আঞ্চলিক বিদ্যুৎ বিতরণ এবং স্থানীয় লোড সরবরাহ করে।

গুরুত্ব

220kV ডাবল সার্কিট টাওয়ারগুলি শহরতলির এবং শহুরে পাওয়ার নেটওয়ার্কগুলির জন্য জমির ব্যবহারকে অপ্টিমাইজ করে, বিদ্যুৎ সরবরাহের নির্ভরযোগ্যতা উন্নত করে আঞ্চলিক গ্রিডের মধ্যে। 500kV জালি টাওয়ারগুলি প্রধান গ্রিডের মেরুদণ্ড গঠন করে, যা দূর-দূরত্বের শক্তি সক্ষম করে পাওয়ার বেস এবং লোড সেন্টারের মধ্যে সংক্রমণ। সঠিক টাওয়ার নির্বাচন ভারসাম্য নির্মাণ খরচ, জমি সম্পদ, ট্রান্সমিশন স্কেল এবং গ্রিড নিরাপত্তা।

220kV ডাবল সার্কিট ল্যাটিস স্টিল টাওয়ারের আনবাং সুবিধা

(প্রায় 200 শব্দ, আনুষ্ঠানিক রপ্তানি প্রযুক্তিগত সংস্করণ) Anbang এর 220kV ডাবল সার্কিট ল্যাটিস স্টিল টাওয়ার নির্ভরযোগ্য সরবরাহ করে, গ্লোবাল পাওয়ার গ্রিডের জন্য সাশ্রয়ী ওভারহেড ট্রান্সমিশন সমাধান। দত্তক উচ্চ-শক্তি Q355/Q420 কোণ ইস্পাত এবং কঠোর হট-ডিপ গ্যালভানাইজেশন ISO 1461 মেনে, টাওয়ারটি উচ্চতর জারা-বিরোধী কর্মক্ষমতা অর্জন করে এবং একটি উপকূলীয়, পাহাড়ী এবং অভ্যন্তরীণ জটিল ভূখণ্ডের জন্য উপযুক্ত 50-বছরের নকশা পরিষেবা জীবন।

স্বাধীন প্রকৌশল দল দ্বারা সমর্থিত, Anbang IEC এবং GB মান অনুসরণ করে কাস্টমাইজড স্ট্রাকচারাল ডিজাইন প্রদান করে বিভিন্ন বাতাসের গতি, বরফের আবরণ এবং ক্রসিং প্রয়োজনীয়তা মেটাতে। অপ্টিমাইজ করা জালি লেআউট স্থিতিশীল যান্ত্রিক গ্যারান্টি দেয় সামগ্রিক ইস্পাত খরচ নিয়ন্ত্রণ করার সময় লোড বিতরণ, প্রকল্প বিনিয়োগ কাটা।

সমস্ত উপাদান সহজে অন-সাইট সমাবেশের জন্য সুনির্দিষ্ট গর্ত ম্যাচিং সহ সিএনসি প্রক্রিয়া করা হয়। প্রি-ডেলিভারি পরিদর্শন সম্পূর্ণ করুন মাত্রিক নির্ভুলতা এবং বল্টু বন্ধন গুণমান নিশ্চিত করে। Anbang অঙ্কন সহ সম্পূর্ণ এক-স্টপ পরিষেবা অফার করে অপ্টিমাইজেশন, ফ্যাব্রিকেশন, প্যাকেজিং এবং প্রযুক্তিগত নির্দেশিকা। আমাদের টাওয়ার কার্যকরভাবে ট্রান্সমিশন করিডোরের প্রস্থ সংরক্ষণ করে শহুরে এবং পুনর্নবীকরণযোগ্য বিদ্যুৎ প্রকল্প, বিশ্বব্যাপী EPC ঠিকাদার এবং পাওয়ার অপারেটরদের কাছ থেকে ধারাবাহিক স্বীকৃতি জিতেছে।

FAQs — 220kV ডাবল সার্কিট ল্যাটিস স্টিল টাওয়ার

ক্যাটালগ, উদ্ধৃতি নথি এবং ক্লায়েন্ট যোগাযোগের জন্য উপযুক্ত

প্রশ্ন 1: একটি 220kV ডাবল সার্কিট জালি ইস্পাত টাওয়ার কি?

উত্তর: এটি একটি ওভারহেড ট্রান্সমিশন টাওয়ার যা একটি জালি স্টিলে দুটি স্বাধীন 220kV পাওয়ার সার্কিট বহন করে গঠন এটি দুটি পৃথক একক-সার্কিট টাওয়ার লাইনের তুলনায় ল্যান্ড করিডোর সংরক্ষণ করতে সহায়তা করে।

প্রশ্ন 2: আপনার টাওয়ারগুলি কোন মানগুলি মেনে চলে?

উত্তর: আমরা GB জাতীয় মান, IEC স্পেসিফিকেশন অনুসরণ করি। আমরা জন্য ক্লায়েন্ট প্রয়োজনীয়তা অনুযায়ী নকশা সামঞ্জস্য করতে পারেন বাতাসের ভার, বরফের বেধ এবং আঞ্চলিক পরিবেশ।

প্রশ্ন 3: আপনি কোন ইস্পাত উপাদান এবং অ্যান্টি-জারা চিকিত্সা গ্রহণ করেন?

একটি: প্রধান উপাদান Q355B / Q420B কোণ ইস্পাত। সমস্ত উপাদান দীর্ঘ নিশ্চিত করতে হট-ডিপ গ্যালভানাইজেশন (ISO 1461) গ্রহণ করে জারা বিরোধী জীবনকাল।

প্রশ্ন 4: নকশা সেবা জীবন কি?

উত্তর: সাধারণ রক্ষণাবেক্ষণের শর্তে স্ট্যান্ডার্ড ডিজাইনের পরিষেবা জীবন 50 বছরে পৌঁছায়।

প্রশ্ন 5: এই টাওয়ারগুলি কোন ভূখণ্ডের পরিস্থিতিগুলির জন্য উপযুক্ত?

উত্তর: শহরতলির জন্য উপযুক্ত, পর্বত এলাকা, নদী ক্রসিং, হাইওয়ে/রেলওয়ে ক্রসিং, বায়ু খামার এবং সৌর শক্তি সীমিত করিডোর প্রস্থ সহ বহির্গামী লাইন।

প্রশ্ন 6: আপনি কাস্টমাইজড টাওয়ার ডিজাইন প্রদান করতে পারেন?

উঃ হ্যাঁ। আমাদের ইঞ্জিনিয়ারিং টিম রুট সার্ভে ডেটা, বায়ুর উপর ভিত্তি করে টাওয়ার মডেল, উচ্চতা, ক্রস-আর্ম লেআউট অপ্টিমাইজ করতে পারে গতি, আইসিং অবস্থা এবং ক্রসিং চাহিদা।

প্রশ্ন 7: আপনার উত্পাদন পরিদর্শন প্রক্রিয়া কি?

উত্তর: সিএনসি কাটিং, ড্রিলিং, গ্যালভানাইজ করার আগে ট্রায়াল ফিটিং একত্রিত করা। মাত্রা পরিদর্শন, galvanizing বেধ চালানের আগে পরীক্ষা এবং লোডিং পরিদর্শন করা হবে।

প্রশ্ন 8: ডাবল সার্কিট টাওয়ার অপারেশনের জন্য প্রধান ঝুঁকিগুলি কী কী মনোযোগ দেওয়া দরকার?

উত্তর: একবার টাওয়ার ক্ষতিগ্রস্ত হলে, উভয় সার্কিট বাধাগ্রস্ত হতে পারে। বোল্টের টাইটনেস নিয়মিত রক্ষণাবেক্ষণ, জারা বিরোধী আবরণ, ভিত্তি নিষ্পত্তি এবং গ্রাউন্ডিং প্রতিরোধের প্রয়োজন।
