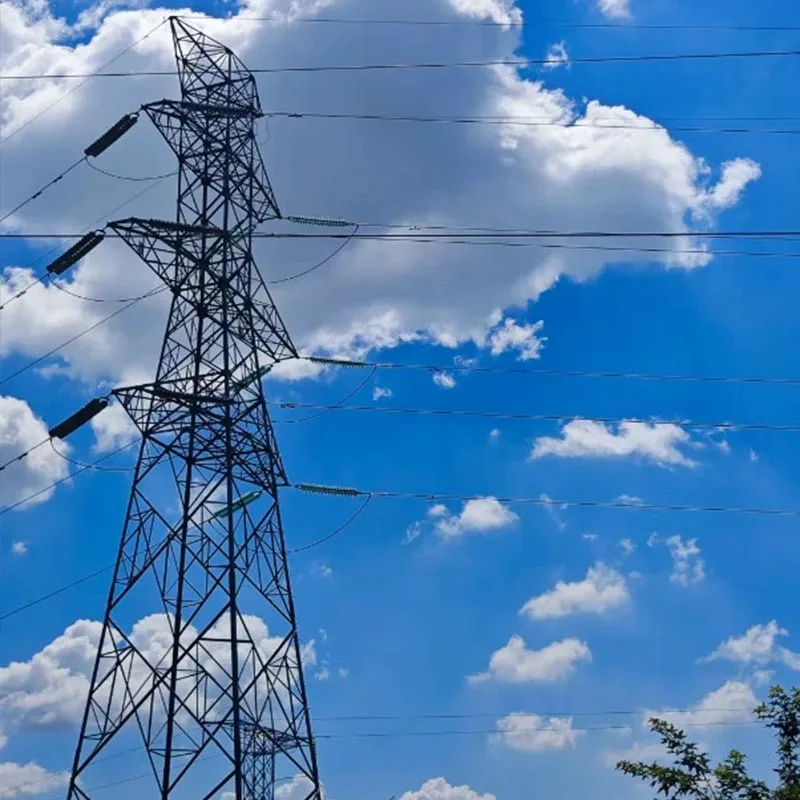

330kV ট্রান্সমিশন লাইন অ্যাঙ্গেল স্টিল টাওয়ার

কিংদাও আনবাং নিউ এনার্জির 330 কেভি ট্রান্সমিশন লাইন অ্যাঙ্গেল স্টিল টাওয়ার হল একটি উচ্চ-ভোল্টেজ ট্রান্সমিশন কোর সরঞ্জাম স্বাধীনভাবে বিকশিত এবং কোম্পানি দ্বারা উত্পাদিত, চীন এর শক্তি নির্মাণ চাহিদার উপর ভিত্তি করে এবং লিভারেজ নিজস্ব কারখানার উৎপাদন সুবিধা।

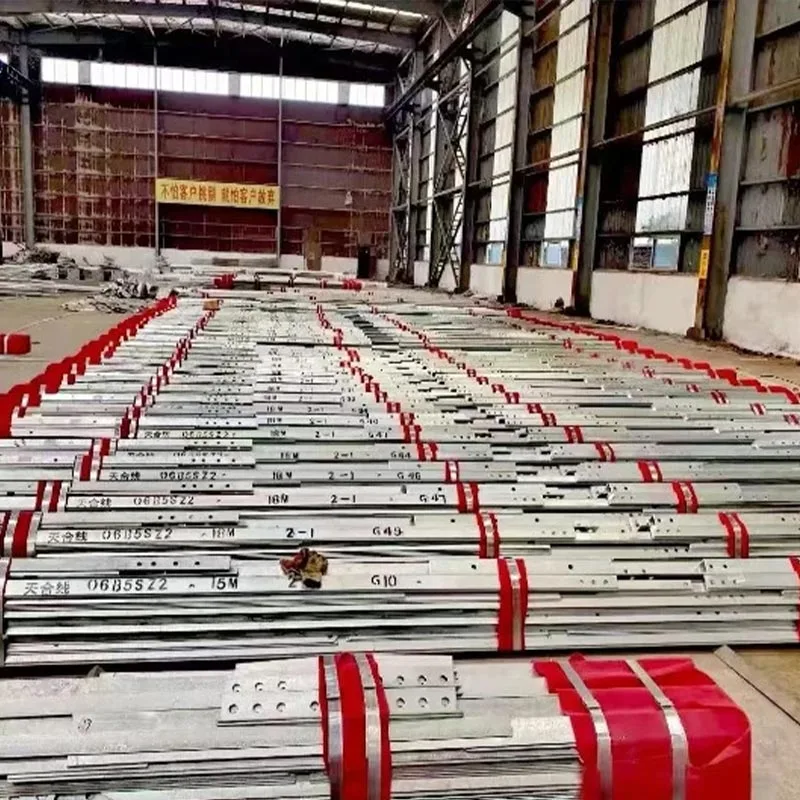

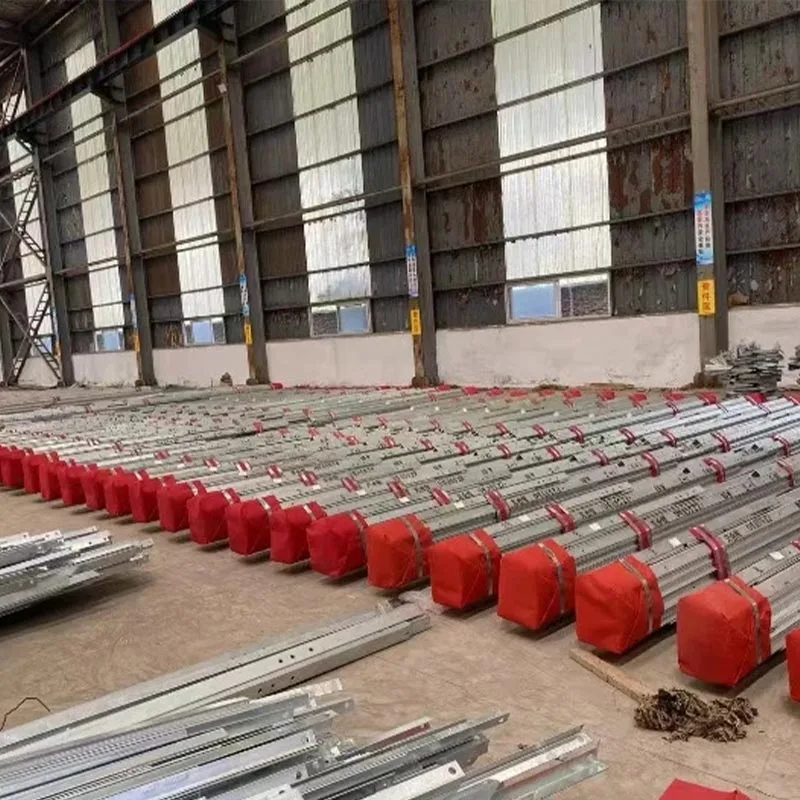

এই টাওয়ারটি উচ্চ মানের কোণ দিয়ে তৈরি ইস্পাত Q235B, Q345B, এবং Q420B, সুনির্দিষ্ট কাটিং, ওয়েল্ডিং, হট-ডিপ গ্যালভানাইজেশন এবং অন্যান্য কঠোর মাধ্যমে প্রক্রিয়া করা হয় পদ্ধতি

এটি একটি জালযুক্ত স্ব-সমর্থক টাওয়ার, যার উপাদানগুলিতে একক বা সম্মিলিত কোণ ইস্পাত ক্রস-সেকশন রয়েছে, একটি কমপ্যাক্ট কাঠামো, স্পষ্ট বল বিতরণ, এবং স্বচ্ছ লোড স্থানান্তর বৈশিষ্ট্যযুক্ত।

330kV ট্রান্সমিশন লাইনের মূল ভারবহন সুবিধা হিসাবে, এটি রয়েছে উচ্চ শক্তি, উচ্চ স্থিতিশীলতা, বায়ু এবং ভূমিকম্প প্রতিরোধের, জারা প্রতিরোধের, এবং দীর্ঘ সহ সুবিধাগুলি সেবা জীবন। এটি বিভিন্ন জটিল ভূখণ্ড যেমন সমতল, পাহাড়, পর্বত এবং উপকূলীয় অঞ্চলের জন্য উপযুক্ত।

এটা পূরণ 330kV হাই-ভোল্টেজ ট্রান্সমিশন লাইনের জন্য কন্ডাক্টর ইনস্টলেশন এবং ইনসুলেটর সাসপেনশনের মূল প্রয়োজনীয়তা, কঠোরভাবে "ওভারহেড ট্রান্সমিশন লাইন টাওয়ারের ডিজাইনের স্ট্যান্ডার্ডস" অনুসরণ করে এবং একটি নিরাপদ, নির্ভরযোগ্য, জাতীয় এবং জন্য অর্থনৈতিক, এবং দক্ষ ব্যাপক সমাধান আন্তর্জাতিক পাওয়ার গ্রিড এবং আঞ্চলিক ট্রান্সমিশন প্রকল্প, দক্ষ ক্রস-আঞ্চলিক শক্তি সংস্থান সমর্থন করে সংক্রমণ

পরামিতি স্পেসিফিকেশন

মডেল নির্বাচন সুপারিশ

30-40m টাওয়ার (শুকনো প্রকার) প্রযোজ্য পরিস্থিতি

সমতল এলাকা, শহরতলির 330kV ট্রান্সমিশন লাইন, সাবস্টেশন আউটগোয়িং লাইন, একটি অনুভূমিক সহ প্রচলিত ট্রান্সমিশন বিভাগ 200-250 মিটার স্প্যান।

প্রস্তাবিত কারণ: কমপ্যাক্ট গঠন, ছোট পদচিহ্ন, অর্থনৈতিক খরচ, স্পষ্ট চাপ বিতরণ, সুবিধাজনক ইনস্টলেশন, বড় নির্মাণ সরঞ্জামের প্রয়োজন নেই, মাঝারি এলাকার জন্য উপযুক্ত জনসংখ্যার ঘনত্ব এবং সমতল ভূখণ্ড। এটি 330kV ট্রান্সমিশনের প্রচলিত বিভাগগুলির জন্য পছন্দের মডেল লাইন, যুক্তিসঙ্গত ইস্পাত ব্যবহার এবং অসামান্য খরচ কর্মক্ষমতা সঙ্গে.

40-50m টাওয়ার (কাপের ধরন) প্রযোজ্য পরিস্থিতি

পাহাড়ি এলাকা, মাঝারি-স্প্যান ট্রান্সমিশন লাইন (অনুভূমিক স্প্যান 250-300 মিটার), কয়েকটি করিডোর প্রস্থের সীমাবদ্ধতা সহ বিভাগগুলি অ্যাকাউন্ট সংকেত হস্তক্ষেপ প্রতিরোধ প্রয়োজনীয়তা.

প্রস্তাবিত কারণ: কন্ডাক্টরগুলিকে তিন-ফেজ অনুভূমিক বিন্যাসে সাজানো হয়, যুক্তিসঙ্গতভাবে জোর দেওয়া হয়, উচ্চ দৃঢ়তা, কার্যকরভাবে 330kV লাইন গ্রাউন্ড তারের জন্য নিরাপদ ক্লিয়ারেন্স নিশ্চিত করে, শক্তিশালী বায়ু প্রতিরোধের জন্য উপযুক্ত নিয়ন্ত্রিত ট্রান্সমিশন লাইন করিডোর প্রস্থের প্রয়োজন মৃদুভাবে অনুজ্জ্বল ভূখণ্ড এবং প্রকল্পগুলি, ইনস্টল করা সহজ এবং বজায় রাখা

50-70m টাওয়ার (পোর্টাল/শক্তিশালী টাইপ) প্রযোজ্য পরিস্থিতি

পার্বত্য অঞ্চল, প্রত্যন্ত অঞ্চল, উপকূলীয় উচ্চ-বায়ু অঞ্চল, দীর্ঘ-স্প্যান ট্রান্সমিশন লাইন (অনুভূমিক স্প্যান 300-400 মি), এবং বিশেষ বিভাগ বিদ্যমান লাইন অতিক্রম.

প্রস্তাবিত কারণ: শক্তিশালী কোণ ইস্পাত splicing, উচ্চ শক্তি, শক্তিশালী স্থায়িত্ব, ক্যান ব্যবহার করে শক্তিশালী বাতাস, ভারী তুষার, লবণ স্প্রে এবং অন্যান্য কঠোর আবহাওয়া সহ্য করুন; ভিত্তি চাপ যুক্তিসঙ্গত, জটিল ভূখণ্ডে ইনস্টলেশনের জন্য উপযুক্ত, কার্যকরভাবে লোড ভারবহন এবং দুর্যোগ প্রতিরোধের সমস্যার সমাধান পাহাড় এবং উপকূলীয় এলাকায় 330kV লাইন। কিছু মডেল ক্রসিং টাওয়ার হিসাবে ব্যবহার করা যেতে পারে।

কাস্টমাইজড টাওয়ার প্রযোজ্য পরিস্থিতিতে

বিশেষ ভূখণ্ড (দ্বীপ, খাড়া ঢাল, জলাভূমি), বিশেষ লোড (মাল্টি-ইকুইপমেন্ট ইন্টিগ্রেশন, বড়-স্প্যান ক্রসিং), বিশেষ আবহাওয়া অবস্থা (ভারী বরফ অঞ্চল, শক্তিশালী টাইফুন এলাকা), এবং বিশেষ উপস্থিতি (ল্যান্ডস্কেপ ইন্টিগ্রেশন) প্রয়োজনীয়তা 330kV ট্রান্সমিশন লাইন প্রকল্পের জন্য।

প্রস্তাবিত কারণ: Qingdao Anbang নতুন শক্তির নিজস্ব কারখানা 330kV ট্রান্সমিশন লাইন কাস্টমাইজ করতে পারে কোণ ইস্পাত টাওয়ার উচ্চতা, কাঠামোগত ফর্ম, উপাদান, জারা বিরোধী মান, এবং লোড বহন ক্ষমতা অনুযায়ী প্রকল্প অঙ্কন, ভূখণ্ড সমীক্ষা রিপোর্ট, এবং গ্রাহক দ্বারা প্রদত্ত আবহাওয়া সংক্রান্ত তথ্য, অফার একের পর এক নকশা, উত্পাদন, এবং ইনস্টলেশন নির্দেশিকা এক-স্টপ পরিষেবাতে, বিভিন্ন বিশেষ প্রকল্পের সাথে দেখা করে প্রয়োজনীয়তা

বাস্তব মামলা

গানসু হেক্সি করিডোর 330kV ট্রান্সমিশন লাইন অ্যাঙ্গেল স্টিল টাওয়ার প্রকল্প

প্রকল্প ওভারভিউ: গানসু হেক্সির জন্য 50-মিটার পোর্টাল টাওয়ারের 12 সেট সরবরাহ করা হয়েছে করিডোর 330kV ট্রান্সমিশন লাইন প্রকল্প, একটি অনুভূমিক সহ স্থানীয় শুষ্ক, বাতাস এবং বরফের আবহাওয়ার সাথে অভিযোজিত 300m উপসাগরীয় দূরত্ব। কন্ডাক্টরের ধরন: 2×LGJ400/35, গ্রাউন্ড তারের ধরন: JLB20A-120।

বাস্তবায়ন প্রভাব: টাওয়ারগুলি Q345B উচ্চ মানের কোণ ইস্পাত এবং উন্নত ব্যবহার করে৷ জারা বিরোধী প্রক্রিয়া, সফলভাবে 29m/s এবং 10mm বরফের লোডের স্থানীয় বাতাস সহ্য করে। ইনস্টলেশন সময় ছিল 25% হ্রাস পেয়েছে, এবং টাওয়ারগুলি আজ অবধি ত্রুটি-মুক্তভাবে কাজ করেছে, কার্যকরভাবে স্থানীয় লাইন করিডোর যানজট কমিয়েছে, আঞ্চলিক বিদ্যুৎ সঞ্চালনের স্থিতিশীলতা নিশ্চিত করা এবং রাষ্ট্রীয় গ্রিড গানসু ইলেকট্রিক পাওয়ার থেকে উচ্চ প্রশংসা পাওয়া কোম্পানি।

Shandong Qingdao 330kV সাবস্টেশন আউটগোয়িং লাইন অ্যাঙ্গেল স্টিল টাওয়ার প্রকল্প

প্রকল্প ওভারভিউ: বহির্গামীদের জন্য 35-মিটার গ্যান্ট্রি-টাইপ টাওয়ারের 8 সেট সরবরাহ করা হয়েছে কিংডাওতে একটি 330kV সাবস্টেশনের লাইন প্রকল্প, মূল লাইনের সাথে সাবস্টেশনের সংযোগ। শহরতলির ভূখণ্ডে অভিযোজিত সীমিত জমি এবং সমন্বিত পার্শ্ববর্তী পরিবেশ সহ।

বাস্তবায়ন প্রভাব: পণ্যের একটি কম্প্যাক্ট গঠন এবং সুবিধাজনক ইনস্টলেশন আছে, কঠোরভাবে জমি নিয়ন্ত্রণ পেশা উল্লম্বতা এবং লোড-ভারবহন ক্ষমতা ডিজাইনের মান পূরণ করে, সম্পূর্ণরূপে ট্রান্সমিশনের প্রয়োজনে ফিট করে সাবস্টেশনের বহির্গামী প্রান্ত, কার্যকরভাবে 330kV উচ্চ-ভোল্টেজ পাওয়ারের স্থিতিশীল আউটপুট নিশ্চিত করে, আপগ্রেডকে সমর্থন করে Qingdao এর আঞ্চলিক পাওয়ার গ্রিড, এবং রাজ্য গ্রিড দ্বারা গ্রহণযোগ্যতা পাস।

Shaanxi Weinan 330kV ট্রান্সমিশন লাইন পুনর্গঠন কোণ ইস্পাত টাওয়ার প্রকল্প

প্রকল্প ওভারভিউ: ওয়েনানে 330kV লুওলিং লাইন টাওয়ারের আপগ্রেড এবং উচ্চতা বৃদ্ধি প্রকল্পে অংশগ্রহণ করেছেন, Shaanxi, 40-মিটার রিইনফোর্সড 330kV ট্রান্সমিশন লাইন অ্যাঙ্গেল স্টিল টাওয়ারের 9 সেট সরবরাহ করছে (4 স্ট্রেন টাওয়ার সহ), পুরানো সিমেন্টের ডাবল খুঁটি প্রতিস্থাপন, এবং অপর্যাপ্ত নিরাপত্তা দূরত্ব এবং প্রাকৃতিক প্রতি দুর্বল প্রতিরোধের সমস্যাগুলি সমাধান করা বিদ্যমান লাইনে বিপর্যয়।

বাস্তবায়ন প্রভাব:উচ্চ শক্তি এবং স্থিতিশীলতার জন্য ধন্যবাদ, তারা ছিল ক্রমাগত বৃষ্টির আবহাওয়ার সময় সফলভাবে ইনস্টল করা, ভারী বৃষ্টিপাত সহ্য করার অসামান্য ক্ষমতা দেখায় এবং শক্তিশালী বাতাস পুনর্নির্মাণের পরে, লাইনের কর্মক্ষম স্থিতিশীলতা ব্যাপকভাবে উন্নত, কার্যকরভাবে প্রতিরোধ করে বড় আকারের বিদ্যুৎ বিভ্রাট, হেনানের লিংবাও কনভার্টার স্টেশনে বিদ্যুৎ সরবরাহের জন্য নির্ভরযোগ্য সহায়তা প্রদান করে ওয়েনান এলাকা, এবং 10-দিনের নিবিড় পুনর্গঠনের কাজটি সফলভাবে সম্পন্ন করছে।
