হাইওয়ে গ্যান্ট্রি এবং ক্যান্টিলিভার

কিংদাও আনবাং নিউ এনার্জি শক্তি এবং যোগাযোগ ইস্পাত কাঠামোর ক্ষেত্রে গভীরভাবে ফোকাস করে। হাইওয়ে গ্যান্ট্রি এবং ক্যান্টিলিভার হল এর মূল পণ্য লাইনগুলির মধ্যে একটি, যা ব্যাপকভাবে হাইওয়ে মেইনলাইন, ইন্টারচেঞ্জ ওভারপাস, টোলকে কভার করে স্টেশন, ETC লেন, এবং অন্যান্য পরিস্থিতিতে।

পণ্য বেস উপাদান হিসাবে Q355B উচ্চ-শক্তি ইস্পাত ব্যবহার, একটি গ্রহণ ইন্টিগ্রেটেড হট-ডিপ গ্যালভানাইজিং প্রক্রিয়া, এবং কঠোরভাবে জাতীয় মান অনুসরণ করুন যেমন JTG D81 এবং GB/T 23827।

তারা দৃঢ় বায়ু প্রতিরোধ, জারা প্রতিরোধ, এবং সহজ একীকরণ বৈশিষ্ট্য একত্রিত করুন, প্রয়োজনীয়তা পূরণ করতে সক্ষম 120 কিমি/ঘন্টা হাইওয়ে দৃশ্যমানতা এবং সম্পূর্ণ মাল্টি-লেন কভারেজের জন্য, যা স্মার্ট পরিবহন নির্মাণে অবদান রাখে অবকাঠামো

পরামিতি স্পেসিফিকেশন

নির্বাচন সুপারিশ

দৃশ্যকল্প দ্বারা নির্বাচন

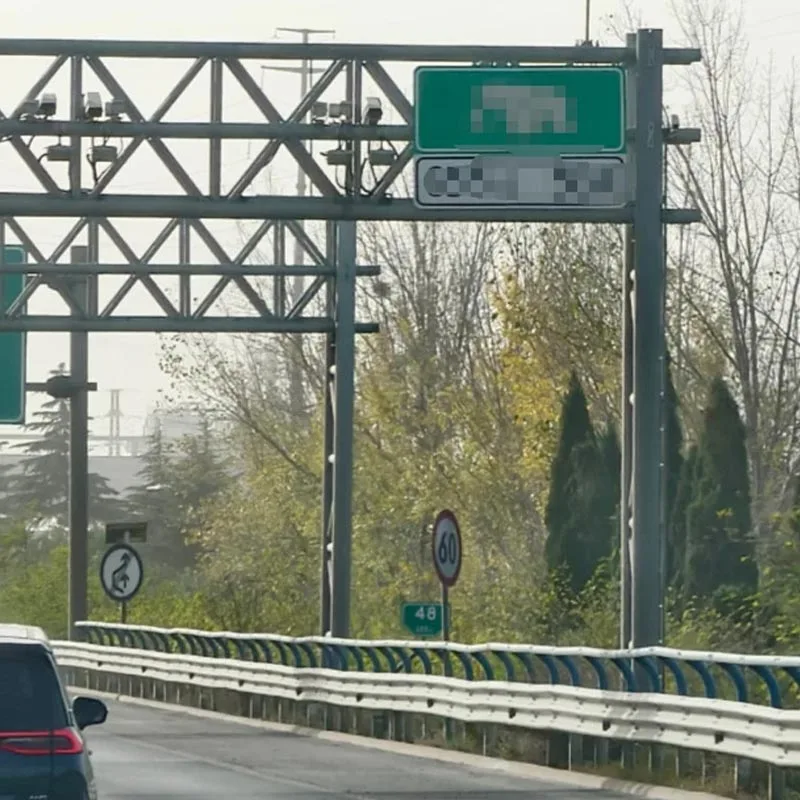

উচ্চ গতির মেইনলাইন / ইন্টারচেঞ্জ হাব: 10-25 মিটার বিম স্প্যান, ডবল-কলাম তির্যক সহ গ্যান্ট্রি প্রকার চয়ন করুন সমর্থন কাঠামো, একাধিক লেন কভার করে, ETC এবং বড় গাইড চিহ্নের সাথে সামঞ্জস্যপূর্ণ, 120km/h দৃষ্টিশক্তি নিশ্চিত করে দূরত্ব

মাল্টি-লেন ট্রাঙ্ক রোড / সেন্ট্রাল ডিভাইডার: ডবল ক্যান্টিলিভার খুঁটি চয়ন করুন, ডবল অনুভূমিক বাহু ট্রাফিক পরিবেশন করে উভয় দিকে, স্থান সংরক্ষণ, এবং বড় নিষেধাজ্ঞা/ইঙ্গিত চিহ্নের সাথে সামঞ্জস্যপূর্ণ।

একক-লেন / র‌্যাম্প / পরিষেবা এলাকা:একক ক্যান্টিলিভার পোল, পোলের উচ্চতা 6.5-8.0 মিটার, ক্যান্টিলিভার 2-4.5 মিটার, লাইটওয়েট অভিযোজন, রাস্তার পাশের স্থান দখল করে না।

পরিবেশ দ্বারা নির্বাচন

উপকূলীয় / উচ্চ লবণ কুয়াশা / শিল্প এলাকা: গ্যান্ট্রি এবং ক্যান্টিলিভার খুঁটি উভয়ই হট-ডিপ গ্যালভানাইজিং এবং পাউডার গ্রহণ করে দ্বৈত জারা সুরক্ষার জন্য আবরণ, দস্তা স্তর বেধ ≥85μm, 30% দ্বারা পরিষেবা জীবন প্রসারিত।

উচ্চ বায়ু এলাকা / ভারী লোড রাস্তা: Q355B বেস উপাদান পছন্দ করুন, গ্যান্ট্রি বিমগুলিকে শক্তিশালী করা এবং 12 মিমি পর্যন্ত পুরু করা, ক্যান্টিলিভার মেরু প্রাচীর বেধ ≥8 মিমি, টর্শন এবং শিয়ার প্রতিরোধের বৃদ্ধি।

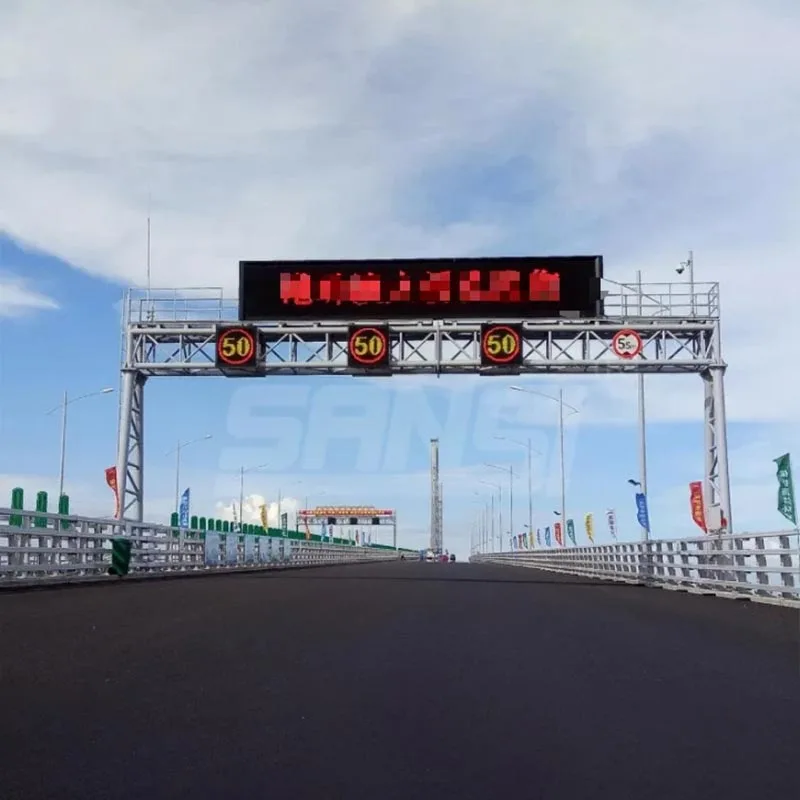

স্মার্ট ইন্টিগ্রেশন: Gantries নজরদারি, RSU, এবং আবহাওয়া স্টেশনের জন্য ইনস্টলেশন ইন্টারফেস সংরক্ষণ করে; হাইওয়ে গ্যান্ট্রি এবং ক্যান্টিলিভারগুলি পরিবর্তনশীল তথ্য প্যানেলগুলিকে একীভূত করতে পারে, নির্মাণকে সহজ করে।

প্যাকেজিং এবং শিপিং

প্যাকেজিং পরিকল্পনা

উপাদান সুরক্ষা: দরজার ফ্রেমের কলাম/বিম এবং ক্যান্টিলিভার বাহুগুলির উভয় প্রান্তে প্লাস্টিকের প্রতিরক্ষামূলক ক্যাপ সংযুক্ত করুন; গ্যালভানাইজড স্তরের ক্ষতি রোধ করতে কাঠের বোর্ড দিয়ে ফ্ল্যাঞ্জগুলি মোড়ানো।

Bundling এবং সুরক্ষিত: লম্বা উপাদানগুলোকে স্টিলের ব্যান্ড দিয়ে আটকানো হয়, জয়েন্টগুলোতে নরম প্যাডিং যুক্ত করা হয় প্রতিরোধ করার জন্য পরিবহন সময় বিকৃতি; দরজার ফ্রেমের বিমগুলি প্রাক-সমাবেশের সাথে সংশ্লিষ্ট বিভাগে প্যাকেজ করা হয় অঙ্কন

লেবেলিং পরিষ্কার করুন: প্রতিটি উপাদান তার সংখ্যা, স্পেসিফিকেশন, এবং ইনস্টলেশন দিক দিয়ে স্প্রে-চিহ্নিত, দ্রুত অন-সাইট সারিবদ্ধকরণের সুবিধার্থে একটি প্যাকিং তালিকা সহ।

শিপিং প্রক্রিয়া

উত্পাদনের পরে, উপাদানগুলি তিনটি স্তরের পরিদর্শন করে: মাত্রা, গ্যালভানাইজড আবরণ এবং যান্ত্রিক কর্মক্ষমতা, সামঞ্জস্য এবং পরিদর্শন প্রতিবেদনের সার্টিফিকেট প্রদান।

অনুগত লজিস্টিক সঙ্গে অংশীদার; দরজার ফ্রেম/লং ক্যান্টিলিভার অস্ত্র পরিবহনের জন্য ফ্ল্যাটবেড ট্রাক ব্যবহার করে, কঠোরভাবে আকস্মিক ব্রেকিং বা তীক্ষ্ণ বাঁক থেকে উপাদান স্থানচ্যুতি এড়াতে গতি নিয়ন্ত্রণ করা।

কিংদাও আনবাং নিউ এনার্জি ফ্যাক্টরি থেকে সরাসরি চালান, দেশব্যাপী কভারেজ। বড় দরজা-ফ্রেম আইটেম অগ্রাধিকার দেওয়া হয় ডেডিকেটেড গাড়ি ডেলিভারির জন্য, 48 ঘন্টার মধ্যে পাঠানো হয় এবং 7-15 দিনের মধ্যে প্রধান হাইওয়েতে বিতরণ করা হয় দেশব্যাপী নির্মাণ সাইট।

FAQ

হাইওয়ে গ্যান্ট্রি এবং ক্যান্টিলিভারগুলিকে কোন মূল মানগুলি অনুসরণ করতে হবে?

তাদের অবশ্যই "হাইওয়ে ট্রাফিক সেফটি ফ্যাসিলিটি ডিজাইন কোড" JTG D81, "রোড ট্রাফিক সাইন বোর্ড এবং সমর্থন" মেনে চলতে হবে GB/T 23827, এবং "হট-ডিপ গ্যালভানাইজিং এর জন্য প্রযুক্তিগত প্রয়োজনীয়তা" GB/T 13912 কাঠামোগত নিরাপত্তা এবং ক্ষয় নিশ্চিত করতে প্রতিরোধ

দরজার ফ্রেম এবং ক্যান্টিলিভার বাহুগুলির ক্ষয়-বিরোধী প্রক্রিয়া কীভাবে দীর্ঘমেয়াদী স্থায়িত্ব নিশ্চিত করে?

হট-ডিপ গ্যালভানাইজিং ব্যবহার করা হয়: 450–460°C তাপমাত্রায় গলিত জিঙ্কে নিমজ্জন, দেয়ালের পুরুত্বের জন্য ≤12mm নিমজ্জন ≥8 মিনিট, গড় দস্তা স্তর বেধ ≥85μm, সম্পূর্ণ ভিতরের প্রাচীর কভারেজ সহ; উপকূলীয়/উচ্চ-জারা এলাকার জন্য, একটি অতিরিক্ত পাউডার আবরণ প্রয়োগ করা যেতে পারে, 25 বছরেরও বেশি সময়ের পরিষেবা জীবন অর্জন করে।

কিভাবে দীর্ঘ ক্যান্টিলিভার অস্ত্র/বড় দরজা ফ্রেম পরিবহন এবং সাইটে ইনস্টল করা হয়?

লম্বা ক্যান্টিলিভার অস্ত্রগুলিকে বিভাগগুলিতে প্রক্রিয়া করা যেতে পারে এবং 8.8 গ্রেডের উচ্চ-শক্তির বোল্ট ব্যবহার করে সাইটে সংযুক্ত করা যেতে পারে, কারখানা ছাড়ার আগে প্রাক-একত্রিত; দরজা ফ্রেম বিভাগে প্যাকেজ করা হয়, অনুযায়ী একত্রিত সাইটে জিঙ্ক স্তরের ক্ষতি এড়াতে নাইলন স্লিংস ব্যবহার করে সংখ্যায়ন এবং উত্তোলন করা হয়।

রাস্তার গ্রেড এবং লেনের সংখ্যার উপর ভিত্তি করে মডেলগুলি কীভাবে নির্বাচন করবেন?

হাইওয়ে/প্রাথমিক রাস্তার ক্যান্টিলিভার বা দরজার ফ্রেমের ধরনকে অগ্রাধিকার দেওয়া উচিত, ≥5.5m কম ছাড়পত্র সহ; সেকেন্ডারি রাস্তা ছোট ক্যান্টিলিভার বেছে নিতে পারে; মাল্টি-লেন (≥4 লেন) ইন্টারচেঞ্জে দরজার ফ্রেম ব্যবহার করা উচিত, একক-লেন/র‌্যাম্প ব্যবহার করা উচিত একক ক্যান্টিলিভার, দৃষ্টি দূরত্বের ভারসাম্য এবং খরচ-কার্যকারিতা।

কোন বুদ্ধিমান পরিবহন ডিভাইসগুলি পণ্যগুলির সাথে একত্রিত করা যেতে পারে?

দরজার ফ্রেমগুলি ইটিসি অ্যান্টেনা, এইচডি মনিটরিং, আরএসইউ ভি2এক্স ডিভাইস এবং পরিবর্তনশীল বার্তা চিহ্নগুলিকে একীভূত করতে পারে; ক্যান্টিলিভার অস্ত্র পারে স্মার্ট হাইওয়ের জন্য সংরক্ষিত গ্রাউন্ডিং এবং পাওয়ার ইন্টারফেস সহ LED আলো এবং যানবাহন আবিষ্কারক দিয়ে সজ্জিত করা নির্মাণ
