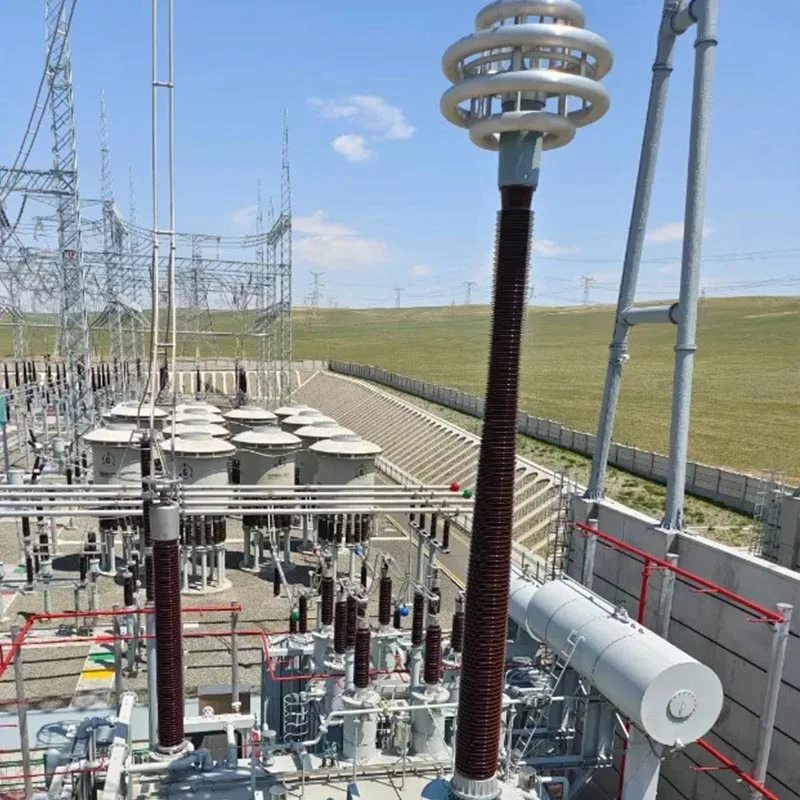

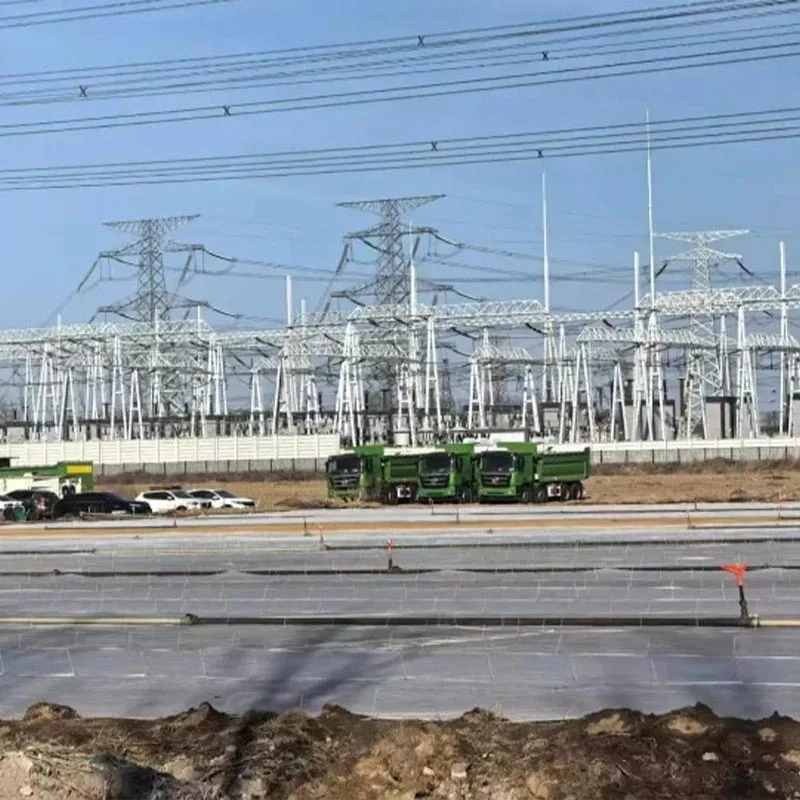

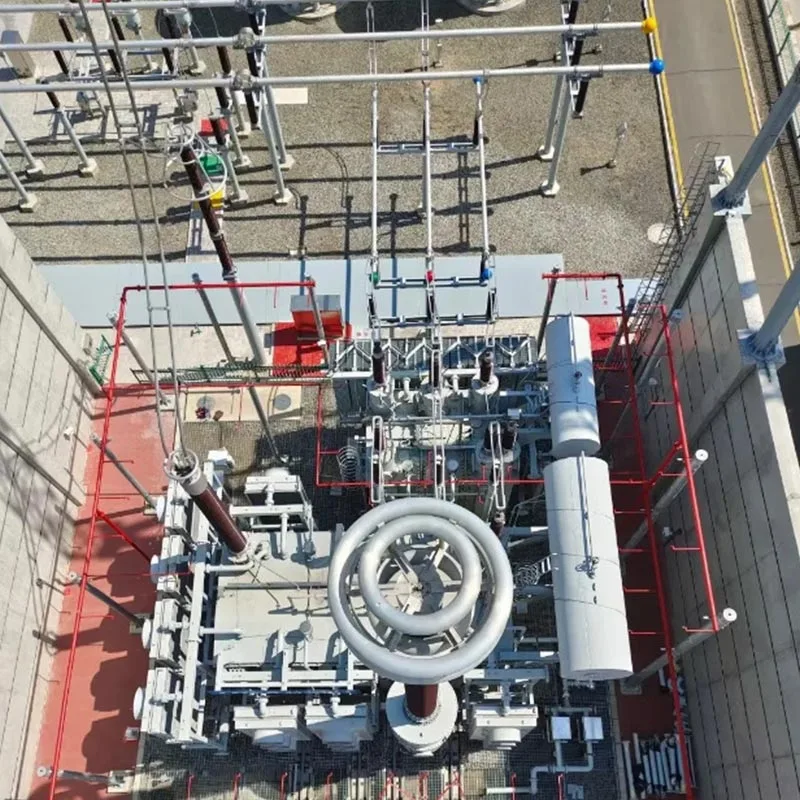

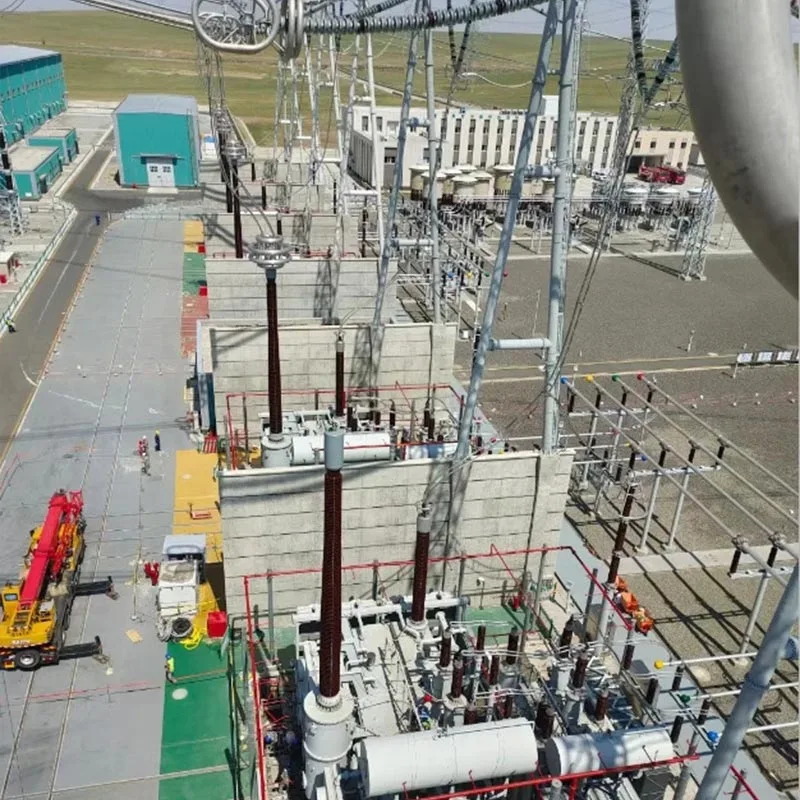

সাবস্টেশন ফ্রেমওয়ার্ক স্ট্রাকচার
চীনের প্রফেশনাল সাবস্টেশন ফ্রেমওয়ার্ক স্ট্রাকচার ম্যানুফ্যাকচারিং ফ্যাক্টরি কিংডাও আনবাং নিউ এনার্জি, উন্নত ইস্পাত কাঠামো এবং কংক্রিট নির্মাণ প্রযুক্তির উপর নির্ভর করে, এটি সতর্ক মানের সহ সাবস্টেশনগুলির নিরাপদ অপারেশনের ভিত্তিকে শক্তিশালী করে এবং জাতীয় পাওয়ার গ্রিড নির্মাণকে শক্তিশালী করে।
কিংদাও আনবাং নিউ এনার্জির সাবস্টেশন ফ্রেমওয়ার্ক স্ট্রাকচার হল কোম্পানির স্বাধীনভাবে বিকশিত এবং উৎপাদিত মূল চীনের বিদ্যুৎ নির্মাণের প্রয়োজনের ভিত্তিতে সাবস্টেশনের জন্য লোড-ভারবহন এবং সমর্থন সুবিধা নিজস্ব কারখানার উত্পাদন এবং প্রক্রিয়াকরণ সুবিধা।
এটিতে তিনটি প্রধান বিভাগ রয়েছে: চাঙ্গা কংক্রিট ফ্রেমওয়ার্ক, স্টিল স্ট্রাকচার ফ্রেমওয়ার্ক এবং প্রিফেব্রিকেটেড হাইব্রিড ফ্রেমওয়ার্ক।
সাবস্টেশন কাঠামো কঠোরভাবে অনুসরণ করে উচ্চ মানের Q235B ব্যবহার করে "বুদ্ধিমান সাবস্টেশন ডিজাইন কোড" এবং "বিদ্যুতের সুবিধার জন্য সিসমিক ডিজাইন কোড" Q345B ইস্পাত এবং C30-C50 উচ্চ-শক্তির কংক্রিট, সুনির্দিষ্টভাবে প্রক্রিয়াকৃত এবং কঠোরভাবে পরীক্ষিত।
এর মূল সুবিধা রয়েছে যেমন স্থিতিশীল কাঠামো, শক্তিশালী লোড বহন ক্ষমতা, বায়ু এবং ভূমিকম্প প্রতিরোধের, জারা প্রতিরোধের, এবং বিস্তৃত অভিযোজনযোগ্যতা
সাবস্টেশনের "কঙ্কাল" হিসাবে, কাঠামোটি প্রধানত প্রধান নিয়ন্ত্রণ যোগাযোগের মতো গুরুত্বপূর্ণ ক্ষেত্রে ব্যবহৃত হয় বিল্ডিং, পাওয়ার ডিস্ট্রিবিউশন ডিভাইস বিল্ডিং, সরঞ্জাম সমর্থন, এবং কাঠামোগত সমর্থন, সমালোচনামূলক ফাংশন সম্পাদন বৈদ্যুতিক সরঞ্জাম ইনস্টলেশন, লাইন বিছানো, এবং লোড ট্রান্সমিশনে।
এটি বিভিন্ন সাবস্টেশনে অভিযোজিত হতে পারে 110kV, 220kV এবং 330kV সহ ভোল্টেজের মাত্রা কাস্টমাইজড ডিজাইন সমর্থন করে এবং বিভিন্ন জটিল সাইটের সাথে দেখা করতে পারে প্রয়োজনীয়তা যেমন সমতল, পাহাড় এবং উপকূলীয় অঞ্চল, সেইসাথে সবুজ এবং বুদ্ধিমান নির্মাণের প্রয়োজন।
এই সাবস্টেশনগুলির নিরাপদ, দক্ষ এবং দীর্ঘমেয়াদী স্থিতিশীল অপারেশনের জন্য নির্ভরযোগ্য কাঠামোগত নিশ্চয়তা প্রদান করে, বৈদ্যুতিক সম্পদ নিরাপদ সংক্রমণ সমর্থন.
পরামিতি স্পেসিফিকেশন
| আইটেম | বিস্তারিত | মন্তব্য |
| মডেল | AB-JG-330-30/40/50/60/70 | সংখ্যাগুলি টাওয়ারের উচ্চতা (মি) নির্দেশ করে, প্রয়োজন অনুসারে 20 মিটার থেকে 80 মিটার পর্যন্ত কাস্টমাইজ করা যায় |
| উপাদান | উচ্চ-মানের কোণ ইস্পাত Q235B, Q345B, Q420B | বাওস্টিল এবং শৌগাং-এর মতো স্বনামধন্য ইস্পাত মিল থেকে নির্বাচিত, উচ্চ ফলন শক্তি সহ, মেনে চলা ট্রান্সমিশন টাওয়ার নকশা মান সঙ্গে |
| ডিজাইন বায়ু চাপ | 0.35-0.85kN/㎡ | আঞ্চলিক আবহাওয়া পরিস্থিতি অনুযায়ী সামঞ্জস্যযোগ্য |
| সিসমিক গ্রেড | গ্রেড 7-8 | প্রতিরোধ করার শক্তিশালী ক্ষমতা সহ চীনের বেশিরভাগ অঞ্চলে সিসমিক দুর্গের প্রয়োজনীয়তা পূরণ করে ভূমিকম্প বিপর্যয় |
| বিরোধী জারা চিকিত্সা | হট-ডিপ গ্যালভানাইজিং | দস্তা আবরণ বেধ ≥86μm, অ্যান্টি-মরিচা, অ্যান্টি-জারা, অ্যান্টি-সল্ট স্প্রে, আউটডোর পরিষেবা জীবন সহ 50 বছরেরও বেশি |
| লোড ক্ষমতা | শীর্ষ লোড 800-2500 কেজি | 330kV এর কন্ডাক্টর, গ্রাউন্ড তার, ইনসুলেটর এবং মনিটরিং সরঞ্জাম ইনস্টল করার জন্য উপযুক্ত ট্রান্সমিশন লাইন |
| উল্লম্বতা | ≤H/1500 (H = টাওয়ারের উচ্চতা) | উচ্চ ইনস্টলেশন নির্ভুলতা, 330kV এর কন্ডাক্টর এবং গ্রাউন্ড তারের স্ট্যান্ডার্ড খাড়া নিশ্চিত করে ট্রান্সমিশন লাইন এবং লাইন বিচ্যুতি এড়ানো |
| গ্রাউন্ডিং প্রতিরোধ | ≤4Ω | কার্যকরভাবে এড়ানো, উচ্চ-ভোল্টেজ ট্রান্সমিশন বাজ সুরক্ষা প্রয়োজনীয়তা মেনে চলে বজ্রপাতের ক্ষতির ঝুঁকি এবং লাইন নিরাপত্তা নিশ্চিত করা |
নির্বাচনের সুপারিশ
চাঙ্গা কংক্রিট সাবস্টেশন ফ্রেম কাঠামোর প্রযোজ্য পরিস্থিতি
110kV-220kV প্রচলিত সাবস্টেশন, সমতল এলাকায় সাবস্টেশন, প্রধান নিয়ন্ত্রণ যোগাযোগ ভবন, বিতরণ ডিভাইস বিল্ডিং, এবং 7 ডিগ্রী এবং নীচের সিসমিক ফোর্টফিকেশন তীব্রতা সহ ক্লাস I-II সাইট।
জন্য কারণ সুপারিশ: অর্থনৈতিক খরচ, উচ্চ কঠোরতা, চমৎকার অগ্নি কর্মক্ষমতা, কম রক্ষণাবেক্ষণ খরচ, শক্তিশালী কাঠামোগত অখণ্ডতা, সাবস্টেশনে প্রচলিত সরঞ্জামের লোড এবং স্থানের প্রয়োজনীয়তার সাথে সামঞ্জস্যপূর্ণ, প্রচলিত সাবস্টেশন অবকাঠামো মান, সবচেয়ে ব্যাপকভাবে ব্যবহৃত সাবস্টেশন ফ্রেম গঠন ধরনের এক.
ইস্পাত কাঠামো সাবস্টেশন ফ্রেম কাঠামোর প্রযোজ্য পরিস্থিতি
220kV-330kV উচ্চ-ভোল্টেজ সাবস্টেশন, উপকূলীয় শক্তিশালী লবণ স্প্রে এলাকা, পাহাড়ী জটিল ভূখণ্ড সাবস্টেশন, ভূমিকম্প 8 ডিগ্রী এবং তার উপরে দুর্গের তীব্রতা এবং দীর্ঘ-স্প্যান সরঞ্জাম লেআউট প্রয়োজনীয়তা সহ সাবস্টেশন।
জন্য কারণ সুপারিশ: চমৎকার সিসমিক কর্মক্ষমতা, হালকা ওজন, সুবিধাজনক নির্মাণ, বড় স্প্যান, শক্তিশালী প্রতিরোধ করতে পারে বাতাস, লবণ স্প্রে এবং অন্যান্য কঠোর পরিবেশ, উপাদানগুলি কারখানায় তৈরি করা যেতে পারে, দ্রুত একত্রিত করা যেতে পারে সাইট, হাই-ভোল্টেজ সাবস্টেশনের ভারী লোড এবং বৃহৎ-স্প্যানের প্রয়োজনের সাথে অভিযোজিত, এবং উচ্চ-তীব্রতা এলাকা হল সবুজ এবং বুদ্ধিমান নির্মাণের ধারণার সাথে সঙ্গতিপূর্ণ, অগ্রাধিকারমূলকভাবে নির্বাচিত।
প্রিফেব্রিকেটেড হাইব্রিড সাবস্টেশন ফ্রেম কাঠামোর প্রযোজ্য পরিস্থিতি
আঁটসাঁট নির্মাণের সময়কাল সহ সাবস্টেশন প্রকল্প, শহরগুলির শহরতলিতে সাবস্টেশন, সবুজ এবং কম কার্বন প্রদর্শন সাবস্টেশন, এবং নির্মাণ এবং পরিবেশগত সুরক্ষার জন্য উচ্চ প্রয়োজনীয়তা সহ এলাকা।
জন্য কারণ সুপারিশ: ইস্পাত কাঠামো এবং কংক্রিট গঠন, উচ্চ সমাবেশ হার এবং সংক্ষিপ্ত সুবিধার একীকরণ নির্মাণের সময়কাল, এটি কারখানার প্রিফেব্রিকেশন এবং অন-সাইট ফাউন্ডেশনের সিঙ্ক্রোনাস অগ্রগতি উপলব্ধি করতে পারে নির্মাণ, সাইটে ভেজা অপারেশন, ধুলো এবং নির্মাণ বর্জ্য, কম কার্বন নির্গমন, এবং ভাল ভারবহন হ্রাস ক্ষমতা এবং স্থিতিশীলতা, যা বুদ্ধিমান নির্মাণ এবং আধুনিকের দক্ষ নির্মাণ চাহিদার জন্য উপযুক্ত সাবস্টেশন
কাস্টমাইজড সাবস্টেশন কাঠামো কাঠামোর প্রযোজ্য পরিস্থিতি
বিশেষ ভূখণ্ড (দ্বীপ, খাড়া ঢাল, জলাভূমি), বিশেষ ভোল্টেজের মাত্রা, বিশেষ লোড সহ সাবস্টেশন প্রকল্প (মাল্টি-ইকুইপমেন্ট ইন্টিগ্রেশন, বড় স্প্যান স্প্যানিং), বিশেষ আবহাওয়া পরিস্থিতি (ভারী বরফ এলাকা, শক্তিশালী টাইফুন এলাকা) এবং ল্যান্ডস্কেপ ইন্টিগ্রেশন প্রয়োজনীয়তা।
সুপারিশ জন্য কারণ: Qingdao Anbang নতুন শক্তির নিজস্ব কারখানা করতে পারেন উপাদান, স্প্যান, মেঝের উচ্চতা, ক্ষয়রোধী মান এবং সাবস্টেশনের কাঠামোগত ফর্ম কাস্টমাইজ এবং সামঞ্জস্য করুন প্রকৌশল অঙ্কন, টপোগ্রাফিক জরিপ প্রতিবেদন, আবহাওয়া সংক্রান্ত তথ্য এবং সরঞ্জাম অনুযায়ী ফ্রেম গঠন গ্রাহকদের দ্বারা প্রদত্ত পরামিতি, এবং একের পর এক নকশা, উৎপাদন, এবং ইনস্টলেশন নির্দেশিকা এক-স্টপ পরিষেবা প্রদান করে সাবস্টেশন ফ্রেম কাঠামো প্রকল্পের প্রকৃত প্রয়োজনের সাথে সম্পূর্ণরূপে অভিযোজিত হয়েছে তা নিশ্চিত করতে।
বাস্তব কেস
ইউনান কুনমিং 110 কেভি পাঁচ-মাইল মাল্টি-প্রিফ্যাব্রিকেটেড সাবস্টেশন ফ্রেম কাঠামো প্রকল্প
একটি পূর্ণ প্রদান ইউনানে প্রথম সিভিল প্রিফ্যাব্রিকেটেড ফ্রেম স্ট্রাকচার সাবস্টেশনের জন্য প্রিফেব্রিকেটেড সাবস্টেশন ফ্রেমওয়ার্ক স্ট্রাকচারের সেট পাওয়ার ডিস্ট্রিবিউশন ডিভাইস বিল্ডিং ফ্রেম এবং সরঞ্জাম বন্ধনী ফ্রেম সহ প্রদেশ, 110kV ভোল্টেজের সাথে অভিযোজিত স্তর, সমাবেশ হার 53%, এবং পূর্বনির্মাণ উপাদান এবং শুষ্ক ইস্পাত সংযোগ প্রযুক্তি পূরণ করতে ব্যবহৃত হয় সবুজ এবং বুদ্ধিমান নির্মাণের প্রয়োজনীয়তা।
বাস্তবায়ন প্রভাব:সাবস্টেশন ফ্রেম গঠন কারখানা হয় প্রিফেব্রিকেটেড, অন-সাইট উত্তোলন এবং সমাবেশ, নির্মাণের সময়কালের তুলনায় 2 মাস ছোট করা হয় প্রচলিত প্রকল্প, যন্ত্রপাতি ব্যবহারের হার 100% পৌঁছেছে, কার্যকরভাবে নির্মাণ বর্জ্য এবং ধুলো কমায় নির্গমন, কাঠামোগত স্থিতিশীলতা এবং সিসমিক কর্মক্ষমতা স্পেসিফিকেশনের প্রয়োজনীয়তার সাথে সঙ্গতিপূর্ণ, এবং কার্যকরভাবে অপারেশন নির্বাণ পরে আঞ্চলিক বিদ্যুৎ সরবরাহের চাপ কমানো, যা অত্যন্ত হয়েছে কুনমিং পাওয়ার সাপ্লাই ব্যুরো দ্বারা প্রশংসিত এবং একটি স্থানীয় সবুজ সাবস্টেশন নির্মাণ প্রদর্শনী প্রকল্প হয়ে উঠেছে।
Zhejiang Ningbo 110 kV হাফওয়ে প্রিফেব্রিকেটেড মিক্সড ফ্রেম স্ট্রাকচার সাবস্টেশন প্রকল্প
Zhejiang এর জন্য প্রথম প্রিফেব্রিকেটেড আল্ট্রা-হাই-পারফরম্যান্স কংক্রিট স্টিল নোড হাইব্রিড ফ্রেম স্ট্রাকচার সাবস্টেশন, একটি সম্পূর্ণ সেট সরবরাহ করে হাইব্রিড সাবস্টেশন ফ্রেম গঠন, UHPC উপাদান এবং ইস্পাত নোড সংযোগ প্রযুক্তি ব্যবহার করে, 110kV ভোল্টেজের সাথে মানিয়ে নেওয়া স্তর, এবং মূল কাঠামোর 100% সমাবেশ অর্জন।
বাস্তবায়ন প্রভাব:সাবস্টেশন ফ্রেম গঠন উপকরণ প্রায় 65% দ্বারা সংরক্ষিত হয়, কার্বন নির্গমন 52.6% হ্রাস পায়, সাইটটি ফর্মওয়ার্ক ছাড়াই উপলব্ধি করা হয়, কোনও সমর্থন নেই এবং নেই আর্দ্রতা, মূল কাঠামোর ইনস্টলেশনের সময়কাল 25 দিন সংক্ষিপ্ত করা হয়, জলরোধী, তাপ নিরোধক এবং জারা প্রতিরোধের কর্মক্ষমতা চমৎকার, এবং পরবর্তী পর্যায়ে রক্ষণাবেক্ষণ খরচ ব্যাপকভাবে হ্রাস করা হয়।
Shandong Qingdao 220 kV সাবস্টেশন ফ্রেম কাঠামো সংস্কার প্রকল্প
আপগ্রেডিংয়ে অংশ নেন এবং কিংডাওতে একটি 220 কেভি সাবস্টেশনের সংস্কার প্রকল্প, রিইনফোর্সড কংক্রিট এবং ইস্পাত কাঠামো মিশ্রিত করা হয়েছে সাবস্টেশন ফ্রেম কাঠামো, পুরানো ফ্রেম প্রতিস্থাপিত, প্রধান নিয়ন্ত্রণ যোগাযোগ বিল্ডিং এবং বিতরণ সংস্কার করা হয়েছে ডিভাইস বিল্ডিং ফ্রেম, মূল সরঞ্জাম ইনস্টলেশনের সাথে অভিযোজিত, এবং সিসমিক দুর্গের প্রয়োজনীয়তা পূরণ করে 7 ডিগ্রী।
বাস্তবায়ন প্রভাব: সাবস্টেশন ফ্রেম গঠন সঠিকভাবে মূল সরঞ্জাম আকার মেলে, ইনস্টলেশন সুবিধাজনক, নির্মাণ প্রক্রিয়া পার্শ্ববর্তী বিদ্যুৎ সরবরাহ প্রভাবিত করে না, কাঠামোগত রূপান্তরের পরে ভারবহন ক্ষমতা 30% বৃদ্ধি পেয়েছে, অ্যান্টি-জারা এবং বাজ সুরক্ষা কার্যকারিতা উল্লেখযোগ্যভাবে অপ্টিমাইজ করা হয়েছে, এবং এখনও পর্যন্ত শূন্য ব্যর্থতা রয়েছে, কার্যকরভাবে এর পরিষেবা জীবন প্রসারিত করে সাবস্টেশন, আঞ্চলিক পাওয়ার গ্রিডের স্থিতিশীল অপারেশন নিশ্চিত করে এবং রাজ্য গ্রিড কিংদাও দ্বারা স্বীকৃত পাওয়ার সাপ্লাই কোম্পানি।
হট ট্যাগ: সাবস্টেশন ফ্রেমওয়ার্ক স্ট্রাকচার, চীন, প্রস্তুতকারক, সরবরাহকারী, কারখানা
